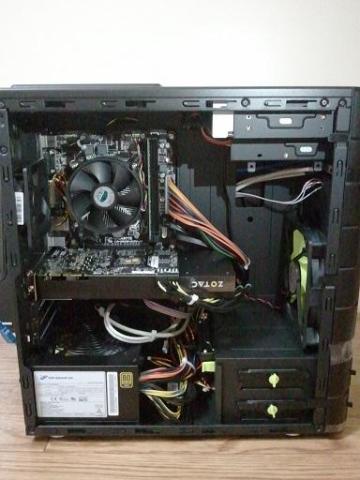

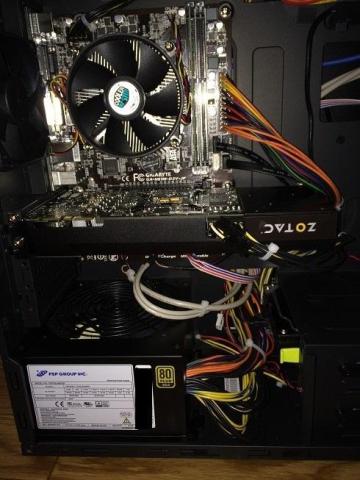

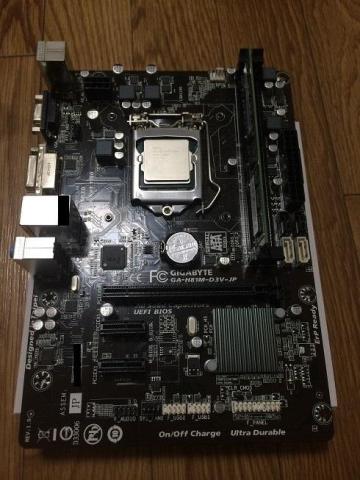

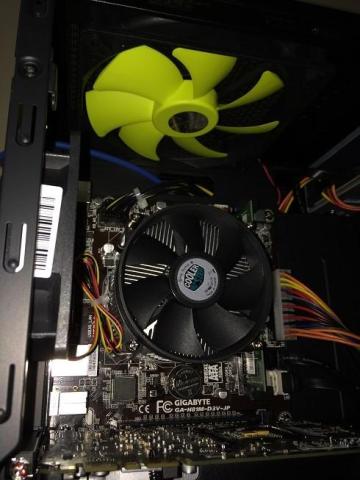

マザーボードがGA-H81M-D3V-JP

市販品と異なりJP部分がメーカーオリジナルっぽいです。
GIGABYTE製でベースとなるGA-H81M-D3Vは一般的な市販品。
差分は見た感じ、オリジナルBIOSとPCIex1が1基とUSB3.0コネクタが1基少ないです。
PCIex16が一基、x1が2基とグラボを2基搭載しなければ、まぁ充分な拡張性です。
ただし構成に含まれるグラボが2スロット占有なので、実質PCIeは一基になります。
グラボがかなり大きいので残ったPCIe×1の一基も搭載するもののサイズを考慮しないと干渉しそうです。

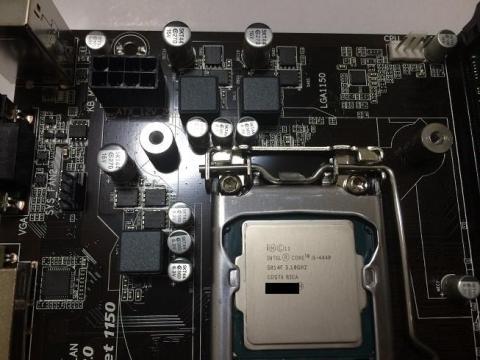

CPUはIntel i5-4440

CPUのBTOメーカーオリジナル品はまぁないでしょう。
このCPUで足りないのは動画エンコードを頻繁に行う方や、オーバークロッカーの方くらいではないでしょうか。
３Dゲームはむしろグラボの性能ですので、ゲーミングPCとしては充分なCPUです。

グラフィックボード
ZOTAC GEFORCE GTX760
おそらくはGTX760のリファレンスモデルで市販品と全く一緒と思われます。
私がメインで楽しんでいる３DゲームはTERAですが充分な性能を発揮、中の上の画質設定でサクサクです。

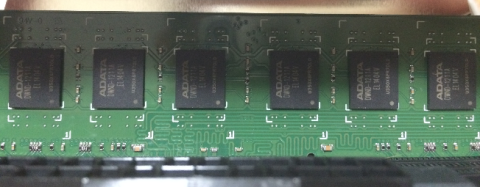

メモリ
A-DATA　8GB

こちらはちょっと残念です。
せっかくのデュアルチャンネル可能な構成なのに8GBのメモリが1枚でした。

８GBのままでいいからせめてデュアルチャンネルの2枚挿しにして欲しかった。
モノ自体はA-DATAですし良くも悪くもなく普通ですね。

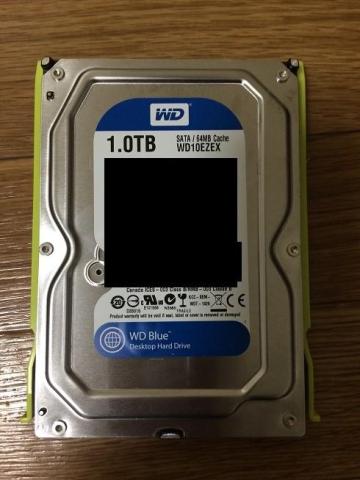

HDD
WD10EZEX

WD-BLUEラインナップの１GBで、標準的な性能のHDDです。

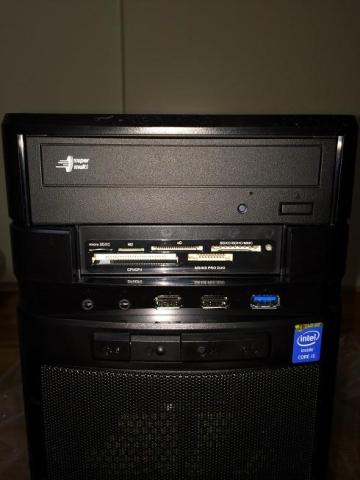

DVDスーパーマルチドライブと

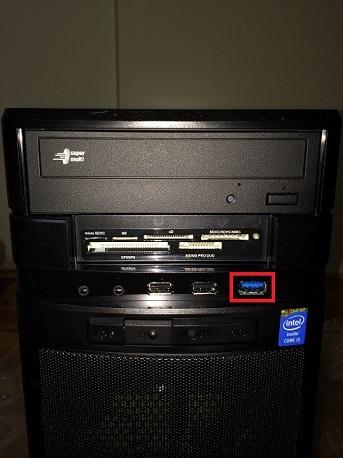

オプションのカードリーダー

左上からmicroSDXC・M2・xD・SDXC/SDHC/MMC

CFⅠ/CFⅡ・MS/MS PRO DUO

取り外していないので不明ですが、おそらくはLGのものかと。
バルクで売られているものと同等品だと思われます。
メーカーオリジナルにするメリットないですからね。

あとは下段のカードリーダー、メーカーは不明です。

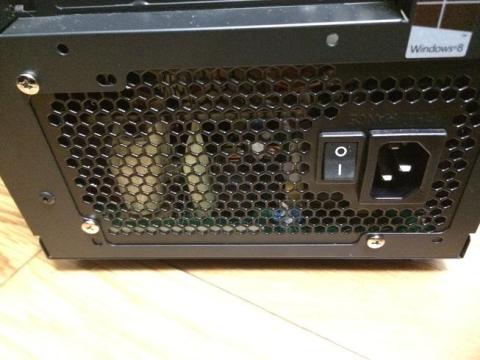

電源

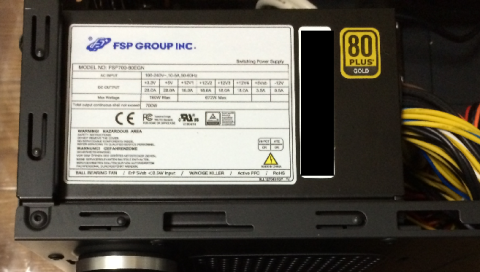

FSP700-80EGN

私は知らないメーカーですが、レビューのためのパーツを買いに某数字のPCショップに行ったところ、同じ物ではありませんがFSP製の電源が置いてありましたので、特別マイナー品ではないようです。
GOLD電源なので性能は文句ないでしょう、むしろBTOでGOLD使っているとは思いませんでした。私のメインPCよりいい電源・・・

ゲーミングPCなので実際にプレイしてみました。

プレイしたのはTERA

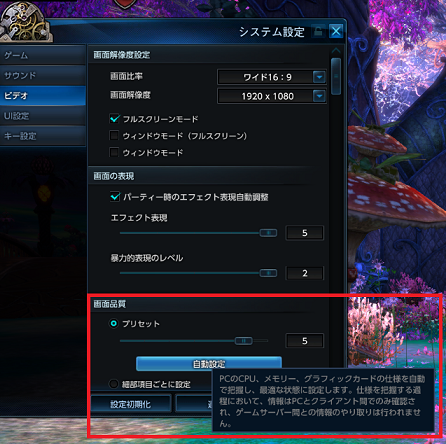

グラフィックの自動設定にしたところ5段階目に設定されました。

最高設定が6なのでワンランク下がりますが、ここまでくると非常に綺麗で

背景もかなり奥まで描画され、エフェクトも殆どがONになっています。

この設定でヌルヌル動くのは非常に気持ちいいものがあります。

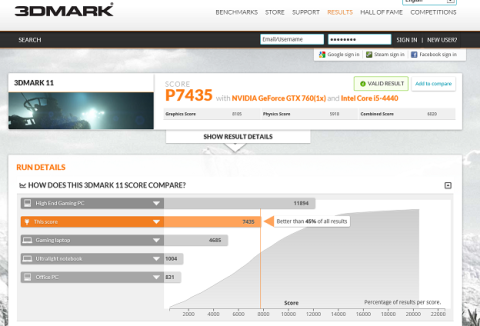

次に3DMarkの結果、大抵の3Dゲームで充分動くスコアです。

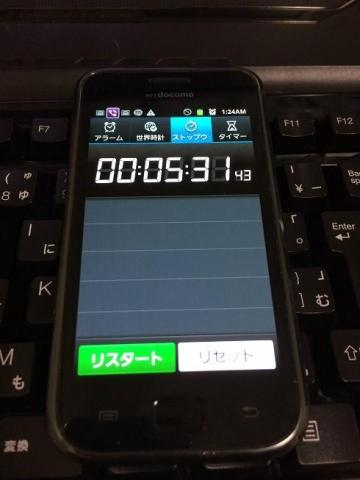

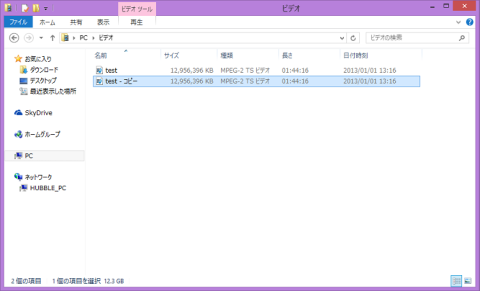

約13GBのファイルを同じフォルダにコピーするのに掛かる時間を計測しました。

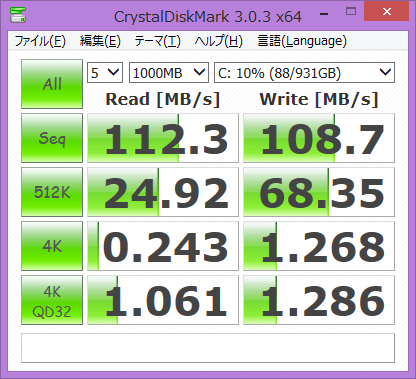

次にディスクベンチマークの結果を掲載しておきます。

あとはOSの起動時間(完全シャットダウン状態から)とTERAでディスク速度に影響があると言われているマップ移動時(ロスティリキアシルヴァニア間)の時間を計測しました。

結果はそれぞれ

OS起動時間：約30sec

TERAのマップ移動時間：約3分53秒

HDDやSDDの追加や換装の難易度は、一番にケースに依存します。

大きいケースですと手が入りやすいとか、他のパーツを外さずに作業できたり便利です。

また高価なケースになってくるとドライバ不要で取り付けができるものもあります。

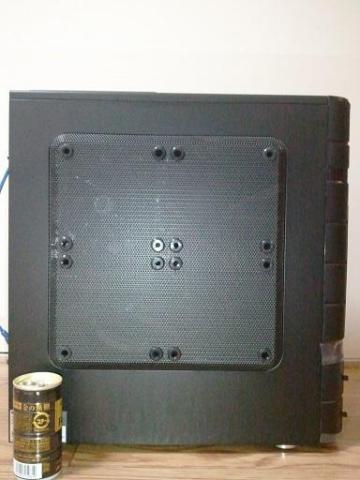

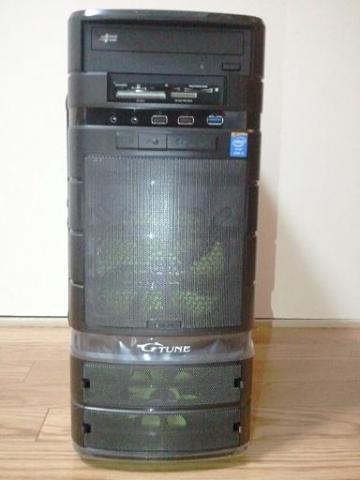

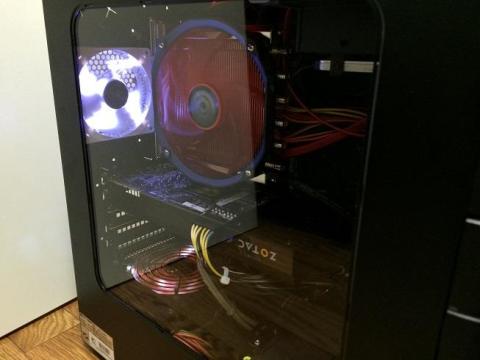

今回は「NEXTGEAR-MICRO シリーズ ケース」というGTUNEオリジナルのケースで作業します。

MICRO-ATX向けのミニタワーですので、サイズ面ではケース全体のうち中型の部類に入ると思います。

まずは電源を落とします。

安全のためにスイッチを切って、コンセントも抜きましょう。

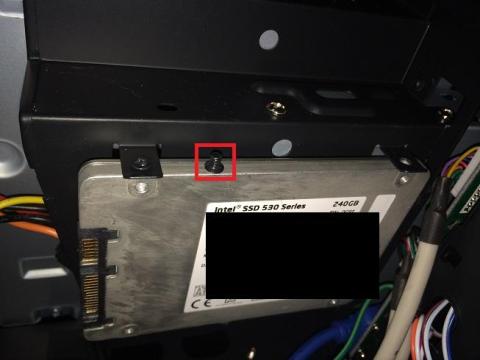

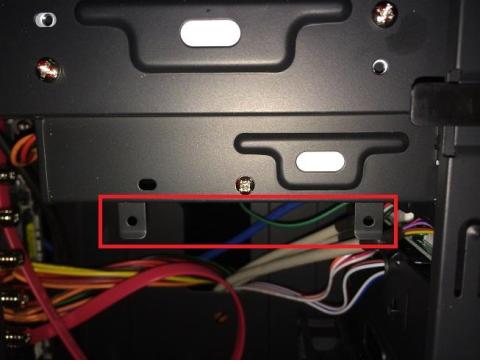

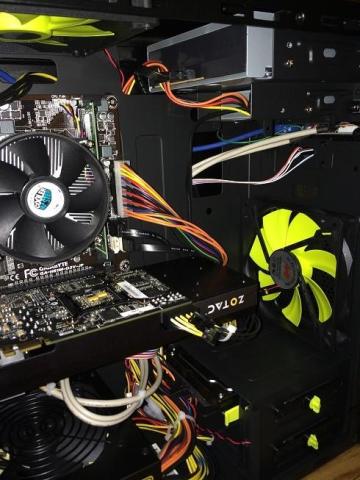

NEXTGEAR-MICROではDVDマルチドライブの下にSSD専用の取り付け箇所がありました、ケースの前方上段にあたります。

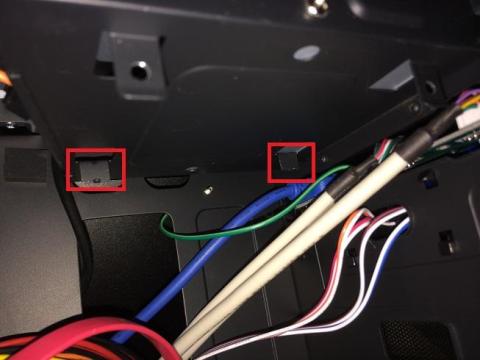

奥はフック式になっておりネジは不要です。

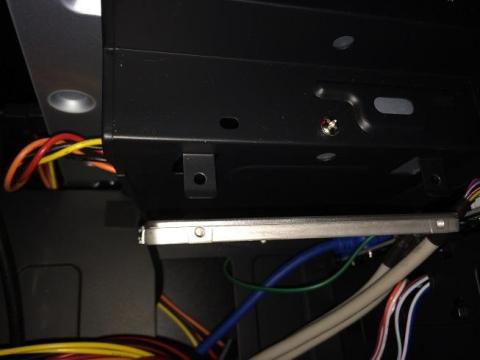

奥のフックに引っ掛けてから

手前の2箇所でネジ止めします。

ネジは付属品を使用しましょう、ピッチや太さが違うものを取り付けることはまずないと思いますが、SSDやHDDは長さが重要なので壊さないためにも注意しましょう。

下の写真のようにSSDやHDDのネジは非常に短いです。

SATAケーブルを接続します、SSDの場合は速度が速いので必ずSATA3対応のケーブルを用意してください、でないとSSDの本領発揮ができません。

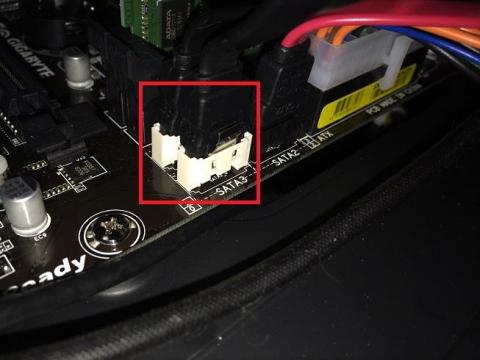

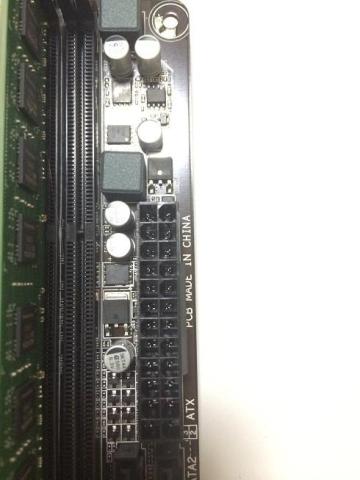

マザーボード側はこの様なコネクタがありますのでSSDの場合はケーブルと同じくSATA3対応のコネクタに接続してください。

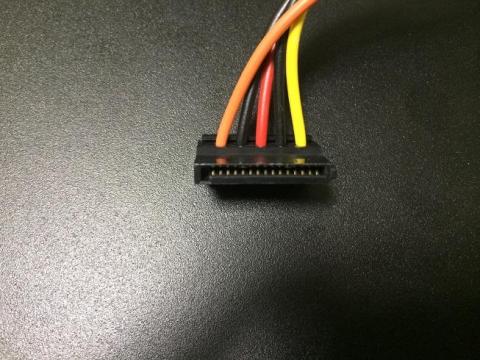

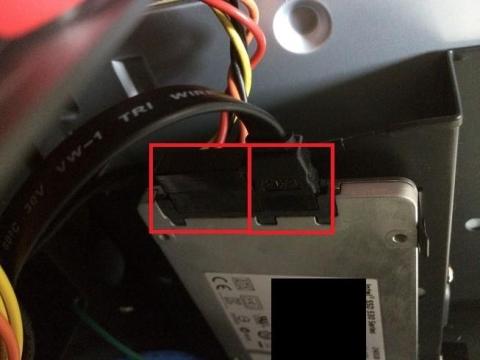

次に電源ケーブルを接続します、電源から出ている写真のコネクタのものをSSDに接続します。

合わせてSATAケーブルもSSD側に接続します。

物理的な接続はこれで完了です。

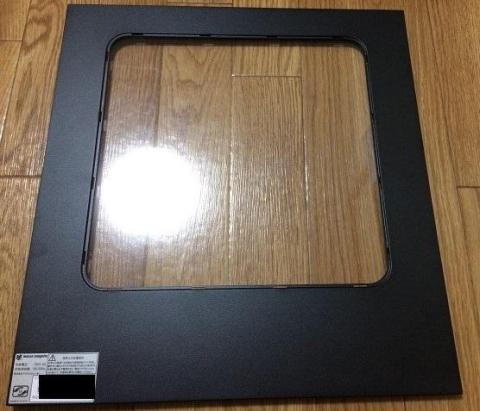

ケースのカバーを閉めて、コンセントを挿し電源スイッチをONにしてください。

がその前に。

ドライブを増設してOSを新規インストールしたりフォーマットをする場合は、安全のため対象ドライブと光学ドライブを除く全てのHDDとSSDを物理的に未接続状態にしておくことをおススメします。

ドライブを追加したことによりドライブレターが変更になり、既存のドライブを間違えてフォーマットする危険性もはらんでいますので、面倒ですがやっておいて損はないです。

方法は、先程紹介したSATAケーブルと電源ケーブルを抜いておきます。

抜いた後はファンやマザーボードやグラフィックボードに接触しないように注意して下さい。

次はUEFIもしくはBIOSの設定をします。

電源ON直後にDelキーを押し続けるとUEFIもしくはBIOSの画面が出てきます。

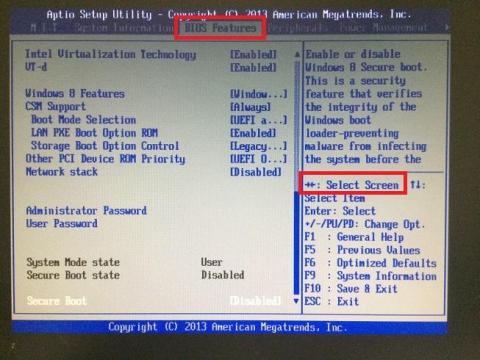

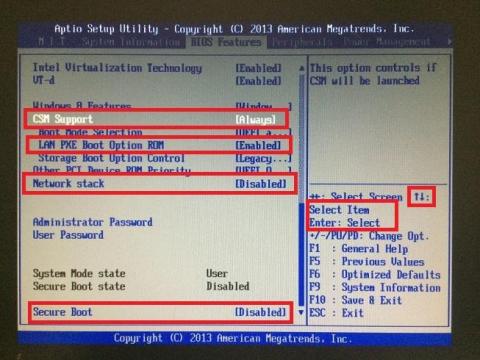

矢印キー ← →で大項目を変更、BIOSFeaturesを選択。

小項目は矢印キー↑↓で変更、Enterで選択します。

次の順番で変更します。

Secure BootをDisabled

CSM　SupportをAlways

Network stackをDisabled

LAN PXW Boot Optin ROMをEnabled

変更したらF10を押しYESを選択して、一旦設定を保存します。

再度Delキーを押し続けてUEFIもしくはBIOS画面に入ります。

上記設定を行わないと、起動ドライブの変更が行えませんでした。

メーカーオリジナルBIOSだからなのか、Win8.1のセキュアブートの所以かわかりませんが、昔はドライブの起動順序を選択するだけでよかったので、ここは唯一苦労する場所だと思われます。

気を取り直して、同じくBIOSFeaturesを選択。

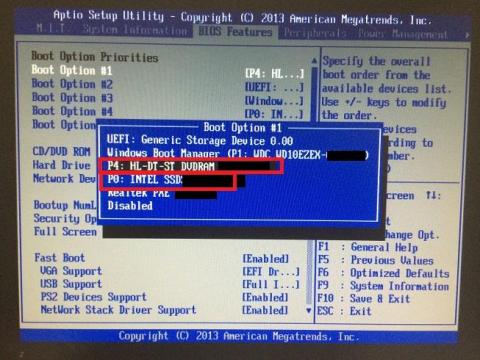

Boot Optionが実際に接続しているドライブに合わせて増減しているはずです。

OSをインストールするためにDVDドライブを一番最初に設定します。

Boot Option#1にDVDを選択

それ以外は特に変更不要と思われますが、HDDとSSDを両方搭載している場合は

先に起動したい方をBoot Option #2に設定してください。

今回はINTEL SSDを2番目に設定します。

以上でUEFIもしくはBIOSの設定が完了。

URFIもしくはBIOSはメーカーによって設定項目の名称が異なったりします。

BIOSFeaturesがBootOptionだったりしますので適宜読み替えてください。

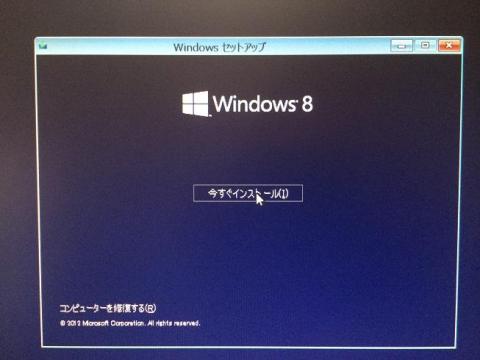

あとはシステムディスクとして使用する場合はOSをインストール

データドライブとして使用するのであればフォーマットするだけで利用可能になります。

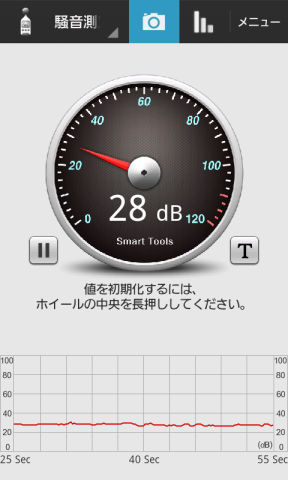

騒音計はスマフォのアプリを使用しました。
騒音測定器 - Sound Meter
スマフォの個体差や校正していない事から数値の信憑性は低いので目安として捉えてください。

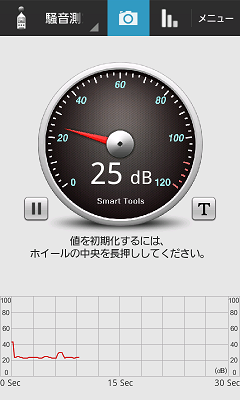

本アプリ基準値として深夜の車が通っていないタイミングの室内で計測した結果は25dBです。

計測は30sec計測しCrystal Disk Markを動作中に計測しています。

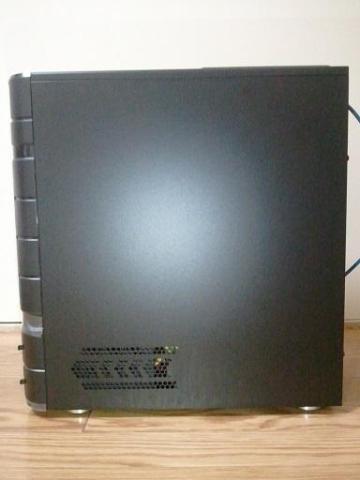

PCケースの正面と側面から約10cm離した箇所で計測しました、結果は下記のとおり。

HDD時、PC正面

HDD時、PC側面

SSD時、PC正面

SSD時、PC側面

見事なほどに変化なしな結果になってしまいました。

次にできるだけHDDとSSD単体の音を計るべくPCケースから取り出した状態で計測しました。

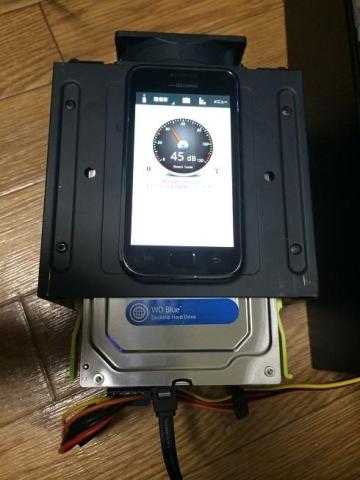

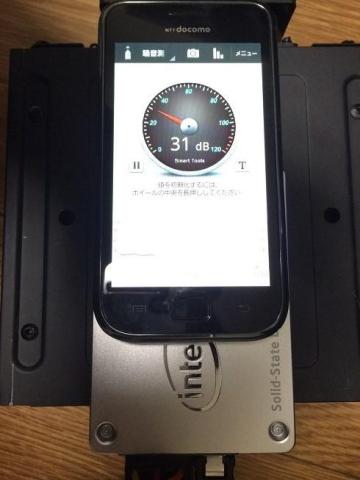

下の写真の様な状態で計測します、PCからできるだけ離しマイクはPC以外の方向に向けていますがPC本体からの音も含まれます。

計測結果は以下の通りです。

それぞれ30秒間継続して計測し、その間でファイルのコピーなどの操作も実施、アイドル状態とアクセス状態を計測しています。

HDDの場合は約46dBです。

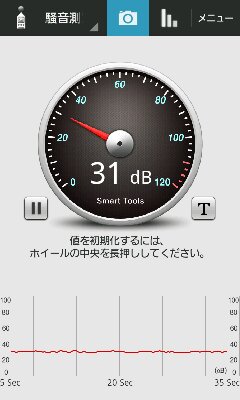

SSDの場合は約31dBです

体感では静かな室内で意識して比較した場合は、HDDの回転音がケースを伝って響いているのがわかります、ただアクセス時アイドル時ともに音の変化はありませんでした。

とは言っても本当に微かなものでありケースファンの音の方が大きいため意識して聞かなければHDDの音だとわかりません。

SSDについては仕組み上そのもの自体は完全な無音ですので、ケースを伝って響くといったことは全くありません。

ただやはり、どちらも体感差はほぼなしと言えます。

次回はほぼファンなし状態で計測してみます。

・・・2014/3/14(金)更新

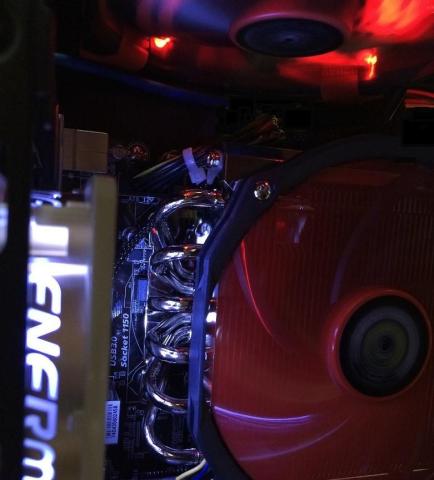

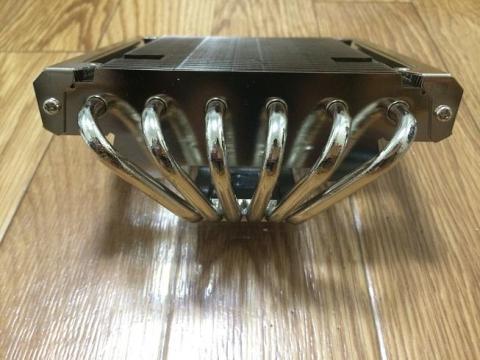

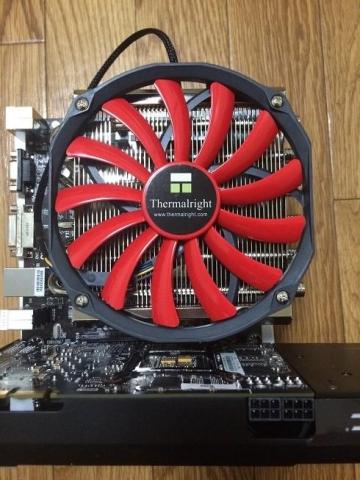

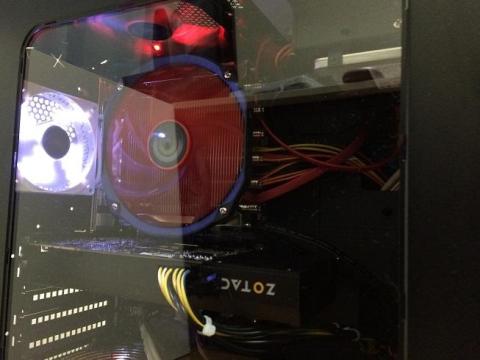

という事で、ケースファンとCPUクーラーを交換してみたので

静音マシンでの騒音検査をしてみます。

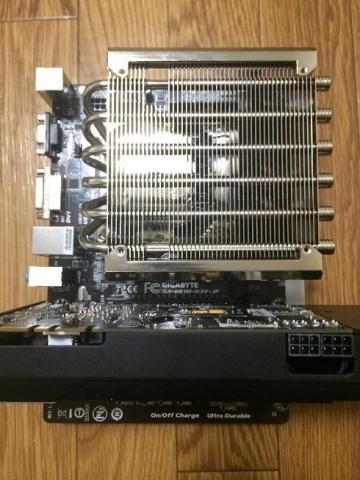

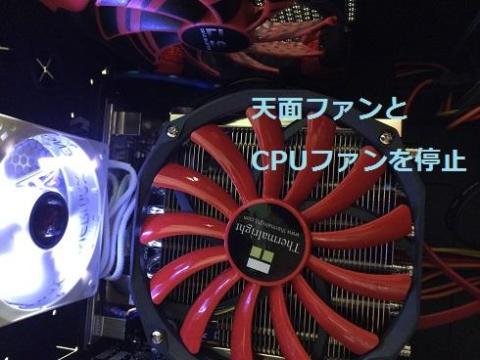

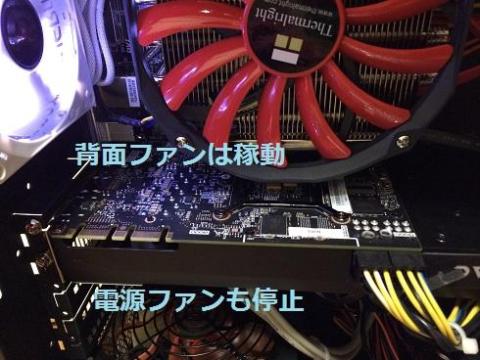

CPUクーラーのファンはコイル鳴きの様な高めの音がしていたので止めファンレス状態に

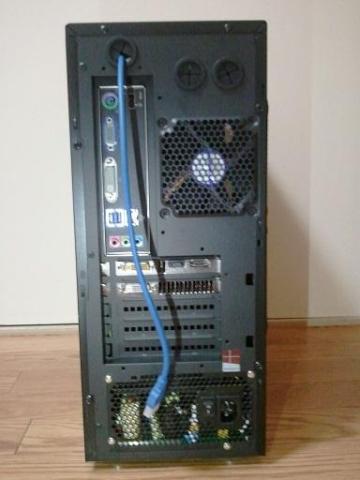

さらにケースは背面ファンのみの稼動としました。

最初と同じく

PCケースの正面と側面から約10cm離した箇所で計測しました、結果は下記のとおり。

HDD時、PC正面

HDD時、PC側面

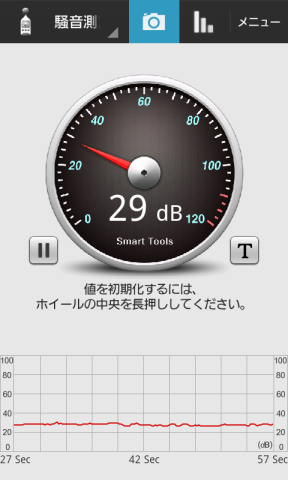

SSD時、PC正面

SSD時、PC側面

初回計測時はHDDとSSDは殆ど同じ結果でしたが、静音仕様にしてみると差が出ました。

側面計測ではHDDとSSDでほぼ変化なし、振れ幅もHDDの方が1db高い程度でしたが

正面計測ではHDDの振れ幅が30～33db、SSDが27～29dbと3～4dbの差が出ました。

また体感は昼間で、外の音が聞こえるときはそれ程差は感じませんが

静かな深夜では確実にケースを伝ってくるHDDの回転音が気になります。

また初回ではアクセス音も判らない結果となっていましたが

静音仕様にするとカリカリというアクセス音が確実に聞こえます。

特に起動時はスピンアップの音とその後にアクセス音がするので差は顕著です。

もちろんSSDは機械動作がないので、それ自体が無音であることを確実に実感できます。

結果として。

静音仕様にすればするほど、また深夜の静かな状況での差は確実にあります。

ですので自宅環境やPCの構成にかなり左右される事にはなりますが。

音楽鑑賞で音質にこだわっている方

静かな部屋で動画鑑賞に集中したい場合など

無音のSSDを選択するメリットはあるのではないでしょうか。

HDDからSSDに換装した場合の大きなメリットは
1.静音性
2.アクセス速度
の2点につきると思います。

ただとんでもない過剰な期待をしてしまうと実際に使ってみての体感が「あれ？」となってしまうかもしれません。

特に静音性は、PCで一番煩いのは光学ドライブのフル回転か冷却ファンと言う事もあり、HDDからSSDに変えたとしても、ファンによって無意味なものになってしまいかねません。
NEXTGEAR-MICRO im550 NG-im550SA3-SP-W7-TVにおいても、残念ですがHDDよりもケースFANの音の方が大きいためにSSDに換装しても、大幅な体感差は感じられませんでした。

ということで次回は静音仕様に変えて比較をしてみたいと思います。
HDDは必ずモーターの回転音がしますが、SSDは機械動作がないので完全な無音です、ケースがほぼ無音なら必ず体感差は出ると思います。

アクセス速度についてはファイル操作時には確実な体感が得られます。
特にSSD恩恵を強く感じられるのが

1.ファイルコピー、削除、検索、ZIPの解凍圧縮

2.ダウンロード済みのソフトのインストール

3.ブラウザのキャッシュをSSDにした場合のブラウザのレスポンス

です。

ただこれもケースバイケースで、ファイルダウンロードやオンラインゲームではネット速度がボトルネックになるためSSDの効果を感じにくく、実際オンラインゲームをプレイしている最中は大きな体感差は得られませんでした。

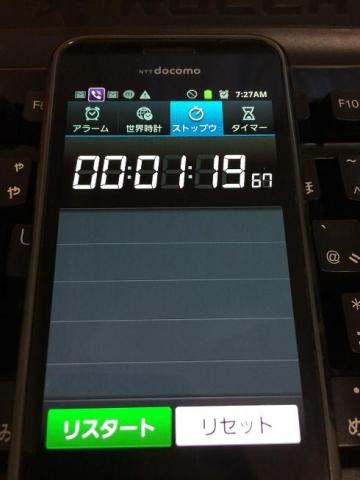

約13GBのファイルを同じフォルダにコピーするのに掛かる時間を計測しました。

SSDの結果

HDDでは5分30秒以上掛かっていたので、その差は歴然です。

比較しやすいようにHDDの結果を

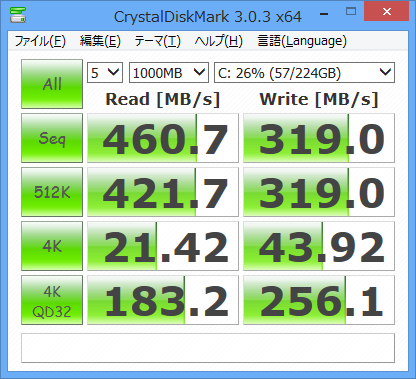

次にディスクベンチマークの結果を掲載しておきます。

まずはSSDから

比較のためにHDDの結果も再掲しておきます。

やはり差は歴然ですね。

 あとはOSの起動時間(完全シャットダウン状態から)とTERAでディスク速度に影響があると言われているマップ移動時(ロスティリキアシルヴァニア間)の時間を計測しました。

結果はそれぞれ

OS起動時間：約27sec

TERAのマップ移動時間：約3分52秒

HDDと比較してOS起動時間は3秒、マップ移動時間は1秒早くなりましたが

誤差程度の結果となりました。

この2つの時間は数回計測したのですが、なぜかSSDとHDDで同等の結果となってしまいました。

私のSSDの使い方は、キャッシュや仮想メモリは全てSSDで、容量の許す限りソフトはSSDに保存するようにしています。

SSDはHDDと比較し容量あたりの単価が高いのと、寿命が短い事がデメリットですが、寿命を気にしてSSDの依存度を下げてしまうのは、SSDのメリットを生かしきれず本末転倒と考えるからです。
