LCD制御の為、大容量メモリと高速CPUのArduinoが欲しかったので購入しました。

■2017年7月16日 追記

秋月お得意のパッケージングです。

ESP32の他、レギュレーターとUSBインターフェースが乗っています。

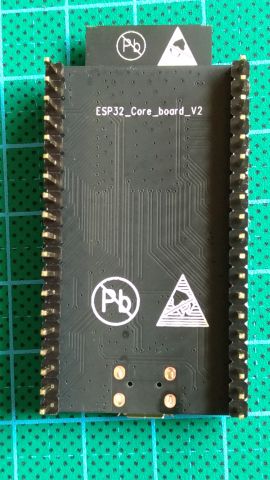

裏面はすっきり

■2017年7月17日 追記

このページが初めの一歩のようです。

the INTERNET of THINGS with ESP32

[スペック]

・CPU：Dual Core

・Clock：最大 240MHz

・ROM：448KB

・SRAM：520KB

・RTC SRAM：８KB/Slow、8KB/Fast

・入出力：GPIO/ADC/DAC/I2C/UART/SPI/I2S/RMII/PWM

・無線：Wi-Fi/Bluetooth

・センサー：温度センサー、タッチセンサー

[PIN配置]

-左側-

1 VDD33：3.3V

2 EN：Chip-Enable信号

3 SENSOR_VP：GPI36/SENSOR_VP/ADC_H/ADC1_CH0/RTC_GPIO0

4 SENSOR_VN：GPI39/SENSOR_VN/ADC1_CH3/ADC_H/RTC_GPIO3

5 IO34：GPI34/ADC1_CH6/RTC_GPIO4

6 IO35：GPI35/ADC1_CH7/RTC_GPIO5

7 IO32：GPIO32/XTAL_32K_P/ADC1_CH4/TOUCH9/RTC_GPIO9

8 IO33：GPIO33/XTAL_32K_N/ADC1_CH5/TOUCH8/RTC_GPIO8

9 IO25：GPIO25/DAC_1/ADC2_CH8/RTC_GPIO6/EMAC_RXD0

10 IO26：GPIO26/DAC_2/ADC2_CH9/RTC_GPIO7/EMAC_RXD1

11 IO27：GPIO27/ADC2_CH7/TOUCH7/RTC_GPIO17/EMAC_RX_DV

12 IO14：GPIO14/ADC2_CH6/TOUCH6/RTC_GPIO16/MTMS/HSPICLK/

　　　　　HS2_CLK/SD_CLK/EMAC_TXD2

13 IO12：GPIO12/ADC2_CH5/TOUCH5/RTC_GPIO15/MTDI/HSPIQ/HS2_DATA2/SD_DATA2/EMAC_TXD3

14 GND

15 IO13：GPIO13/ADC2_CH4/TOUCH4/RTC_GPIO14/MTCK/HSPID/HS2_DATA3/SD_DATA3/EMAC_RX_ER

16 SD2：GPIO9/SD_DATA2/SPIHD/HS1_DATA2/U1RXD

17 SD3：GPIO10/SD_DATA3/SPIWP/HS1_DATA3/U1TXD

18 CMD：GPIO11/SD_DATA3/SPIWP/HS1_DATA3/U1TXD

19 EXT_5V：外部5V

20 NC

-右側-

1 GND

2 IO23：GPIO23/VSPID/HS1_STROBE

3 IO22：GPIO22/VSPIWP/U0RTS/EMAC_TXD1

4 TXD0：GPIO1/U0TXD/CLK_OUT3/EMAC_RXD2

5 RXD0：GPIO3/U0RXD/CLK_OUT2

6 IO21：GPIO21/VSPIHD/EMAC_TX_EN

7 GND

8 IO19：GPIO19/VSPIQ/U0CTS/EMAC_TXD0

9 IO18：GPIO18/VSPILCK/HS1_DATA7

10 IO5：GPIO5/VSPICS0/HS1_DATA6/EMAC_RX_CLK

11 IO17：GPIO17/HS1_DATA5/U2TXD/EMAC_CLK_OUT_180

12 IO16：GPIO16/HS1_DATA4/U2RXD/EMAC_CLK_OUT

13 IO4：GPIO4/ADC2_CH0/TOUCH0/RTC_GPIO10/HSPIHD/HS2_DATA1/SD_DATA1/EMAC_TX_ER

14 IO0：GPIO0/ADC2_CH1/TOUCH1/RTC_GPIO11/CLK_OUT1/EMAC_TX_CLK

15 IO2：GPIO2/ADC2_CH2/TOUCH2/RTC_GPIO12/HSPIWP/HS2_DATA0/SD_DATA0

16 IO15：GPIO15/ADC2_CH3/TOUCH3/MTDO/HSPICS0/RTC_GPIO13/HS2_CMD/SD_CMD/EMAC_RXD3

17 SD1：GPIO8/SD_DATA1/SPID/HS1_DATA1/U2CTS

18 SD0：GPIO7/SD_DATA0/SPIQ/HS1_DATA0/U2RTS

19 CLK：GPIO6/SD_CLK/SPICLK/HS1_CLK/U1CTS

20 NC
