「インテル® バーチャライゼーション・テクノロジー」とは！？











仮想化が一般的になったのは，Windows7に搭載されたXP Modeではないでしょうか．正式には，Windows7上で，Virtual PC（VMM)が動き，その中でWindows XPが動作していました．

しかし，このXP Modeは，Windows XPからの移行を前提としていたものの，パフォーマンスが悪く，利用は一部のアプリケーションに限られていました．

その仮想化の支援する技術が，VTになるのですが，どれくらい効果があるのかを，検証していきます．



まず，Windows7のXP Modeをみていきます．

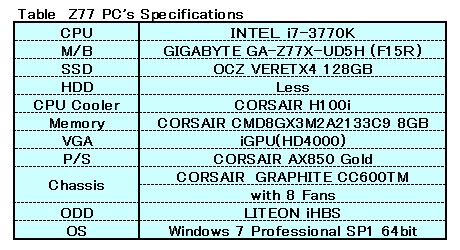

Z77とｉ７－３７７０Ｋと言う組み合わせでも，ＶＴは有効です．ＰＣのスペックはこんな感じです，

Virtual PCは，仮想マシンへの割り当てが，１CPUしか設定できません．
XP Modeは，１CPU，512MBで，ホストOSと同一ドライブに作成しています．

CINEBENCH R11.5のCPUスコアを比較することにしました．

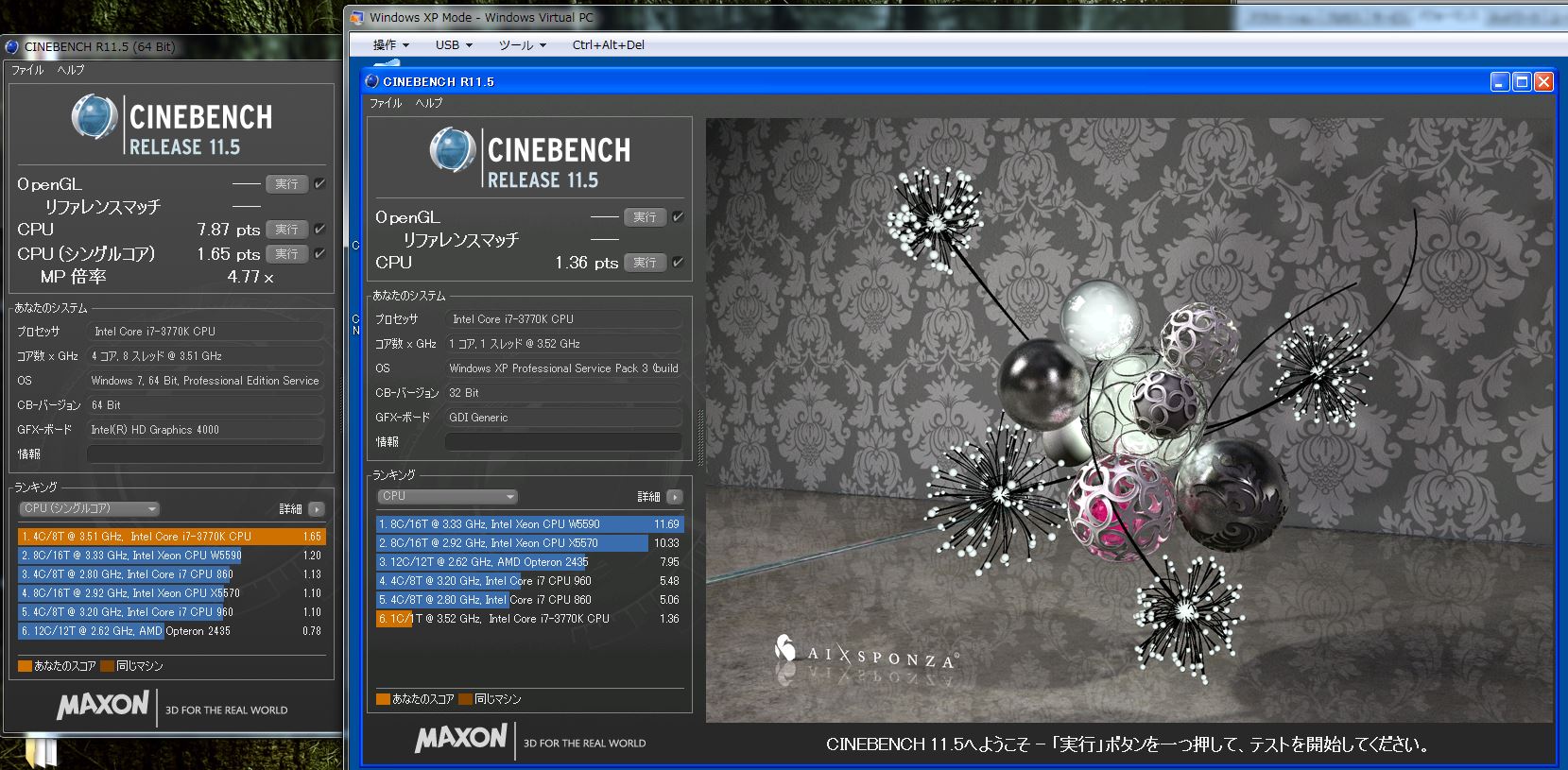

ホストOS（Windows7)上と，ゲストOS（WindowsXP)上で，同時にCINEBENCHを走らせました．





ホストマシン（Windows7） ： CPUスコア　１．６５ｐｔｓ
ゲストマシン（WindowsXP)： CPUスコア　１．３６ｐｔｓ（８２％）



パフォーマンスの差は明確で，軽めのアプリケーションでの利用にとどまる理由がここにあります．



次に，I/O周りを確認します．
Crystal Disk Markで，SSD（Vertex4)のパフォーマンスを比較します．







ゲストOS側では，SSDの性能の半分も活かせていないことがわかります．Readで２０％，Writeで４０％くらいの性能です．特にランダム性能が落ちています．
ソフトウエア処理の限界がここにはっきりと現れています．





次に，Windows8のHyper-Vをみてみます．
ｖProプラットホームに準拠したQ77とｉ７－３７７０の組み合わせです．ＰＣのスペックはこんな感じです．

Hyper-Vでは，仮想マシンへのCPU割り当てが変更できますが，まずは１CPUとしています．
ゲストOSは，Windows7Pro(64)とし，メモリーは２GB，HDDは４０GBを割り当てました．なお，仮想マシン（Hyper-V)用には，OSとは別SSDを使います．



まず，CINEBENCH R11.5のCPUスコアを比較します．

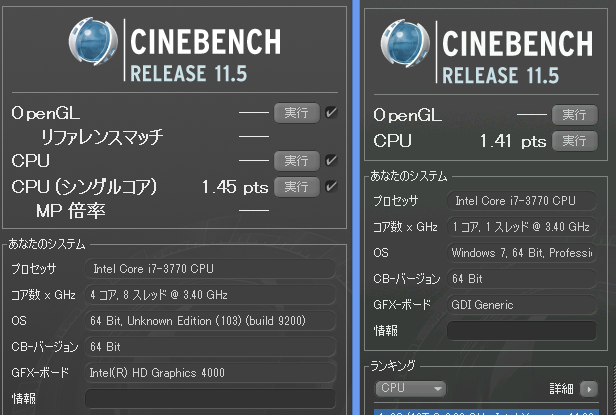

ホストOS（Windows８)上と，ゲストOS（Windows７)上で，同時にCINEBENCHを走らせました．









ホストマシン（Windows８） ： CPUスコア　１．４５ｐｔｓ　
ゲストマシン（Windows７)： CPUスコア　１．４１ｐｔｓ　（９７％）



先程のXP Modeとは違い，実マシンも仮想マシンもCPUパフォーマンスに大きな差がありません．

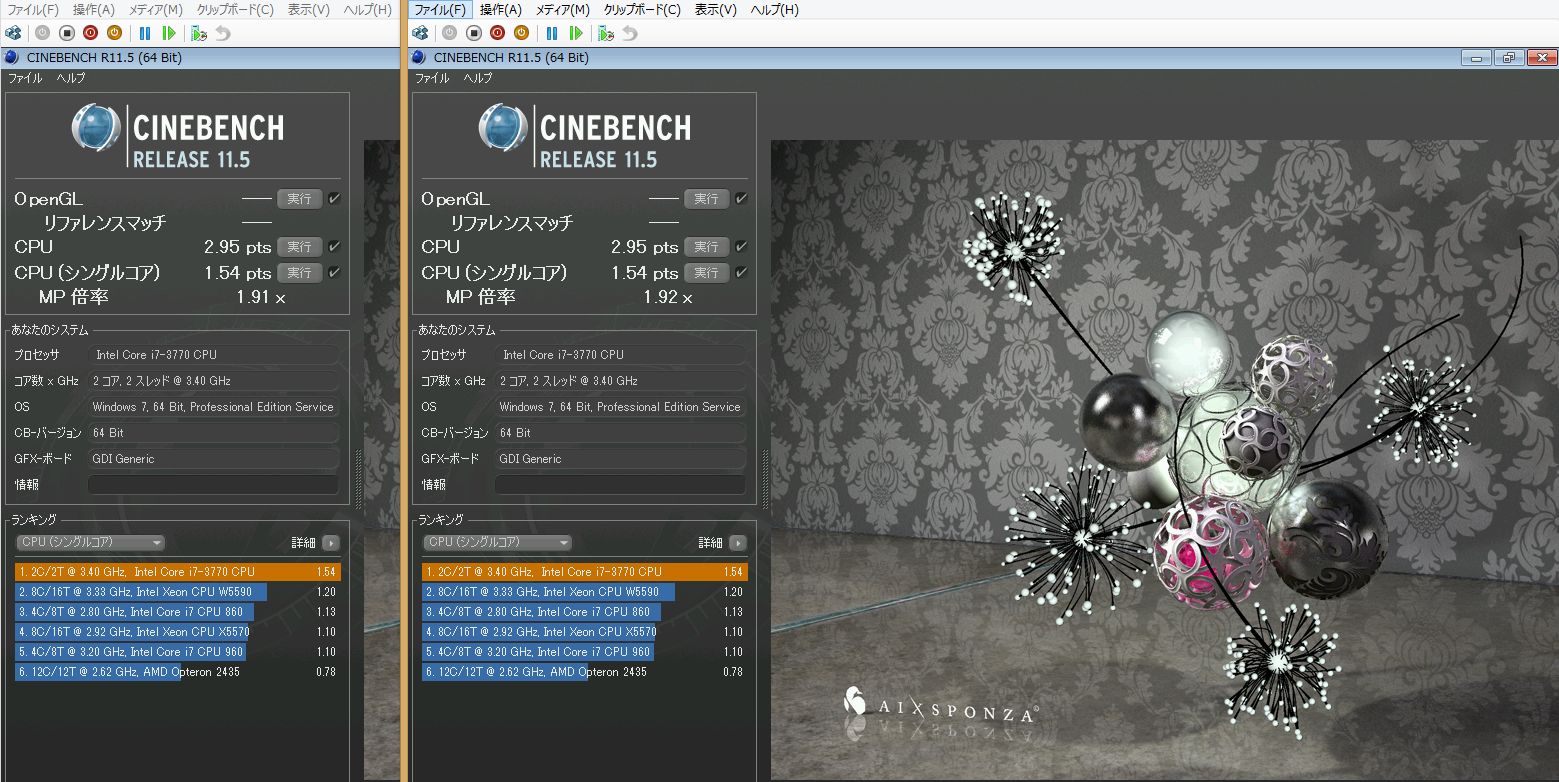

次に，仮想マシンを2台同時実行させてみます．各仮想マシンには２CPUずつ割り当てています．









仮想マシン１(win7)　：　２．９５／１．５４ｐｔｓ

仮想マシン２(win7)　：　２．９５／１．５４ｐｔｓ　（１００％／１００％）

インテル バーチャライゼーション・テクノロジーのVT-x効果で，仮想マシンとは意識せずに使うことが出来ます．また，2台の仮想マシンは，全く同一の性能を出すことが出来ます．



次に，I/O周りも確認します．

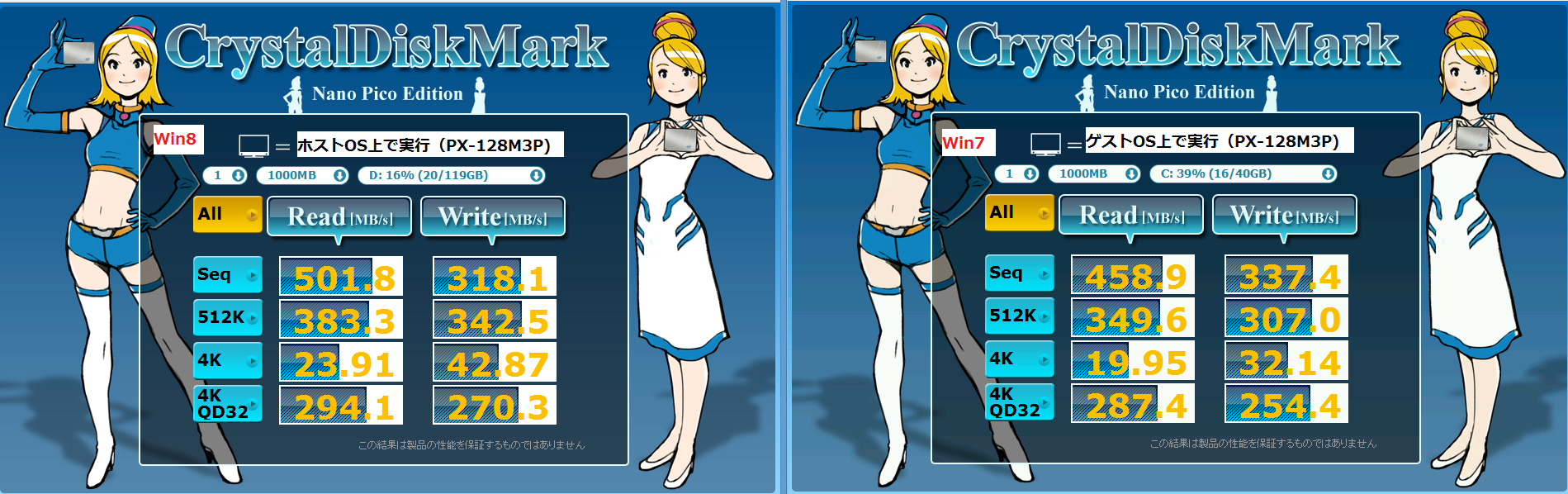

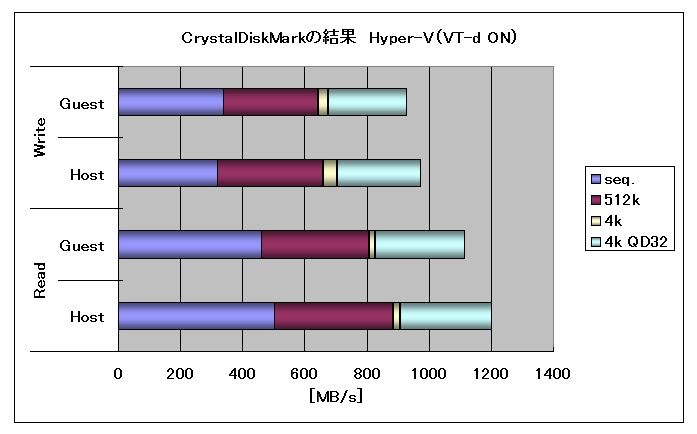

Crystal Disk Markで，SSD（PX-128M3P)のパフォーマンスを比較します．ホストOSとゲストOSは，別SSDですが，同じPX-128M3Pです．まずは，VT-dをenableの状態です．







ゲストOS側のSSD性能も，ホストOS側のSSD性能に近く，これくらいの差であれば，体感差はありません．９０％以上のパフォーマンスが出ています．

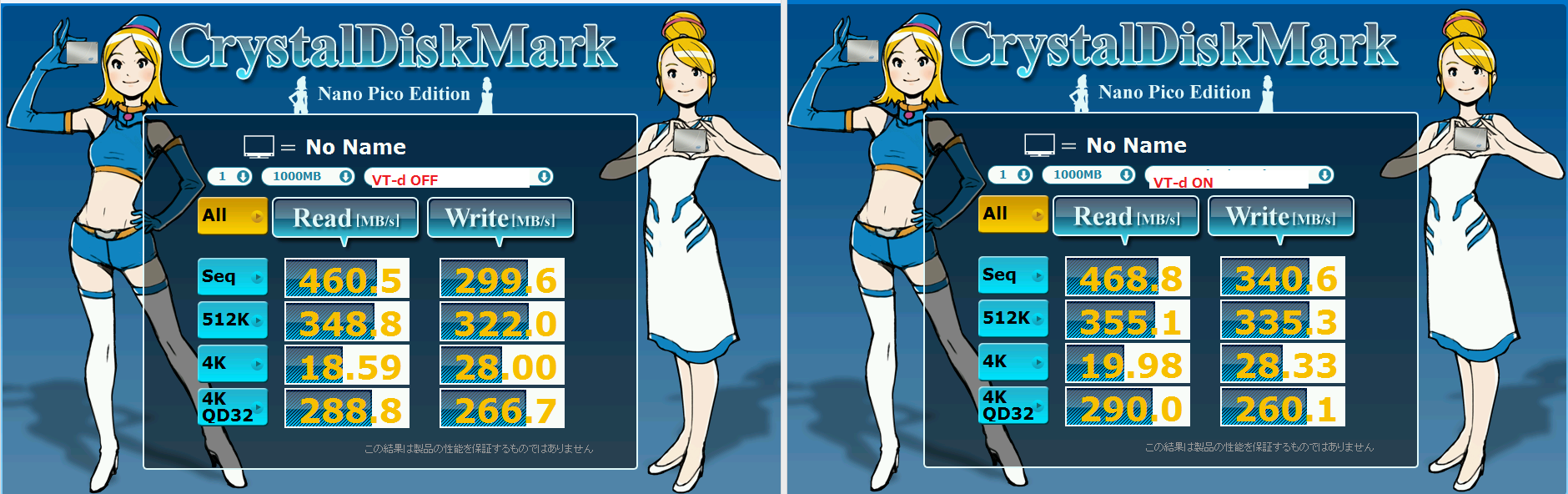

次に，VT-dのON/OFFで比較します．











VT-dをenableにすることで，パフォーマンスの向上がわかります（PX-128M3Pでは思っていた以上に効果は小さいかもしれないです）．

XP Modeでは，ソフトウエア処理による限界がありましたが，そこをインテル バーチャライゼーション・テクノロジーのVT-d効果がはっきり現れています．



最後に，Hyper-Vのネットワークパフォーマンスも確認しておきます．

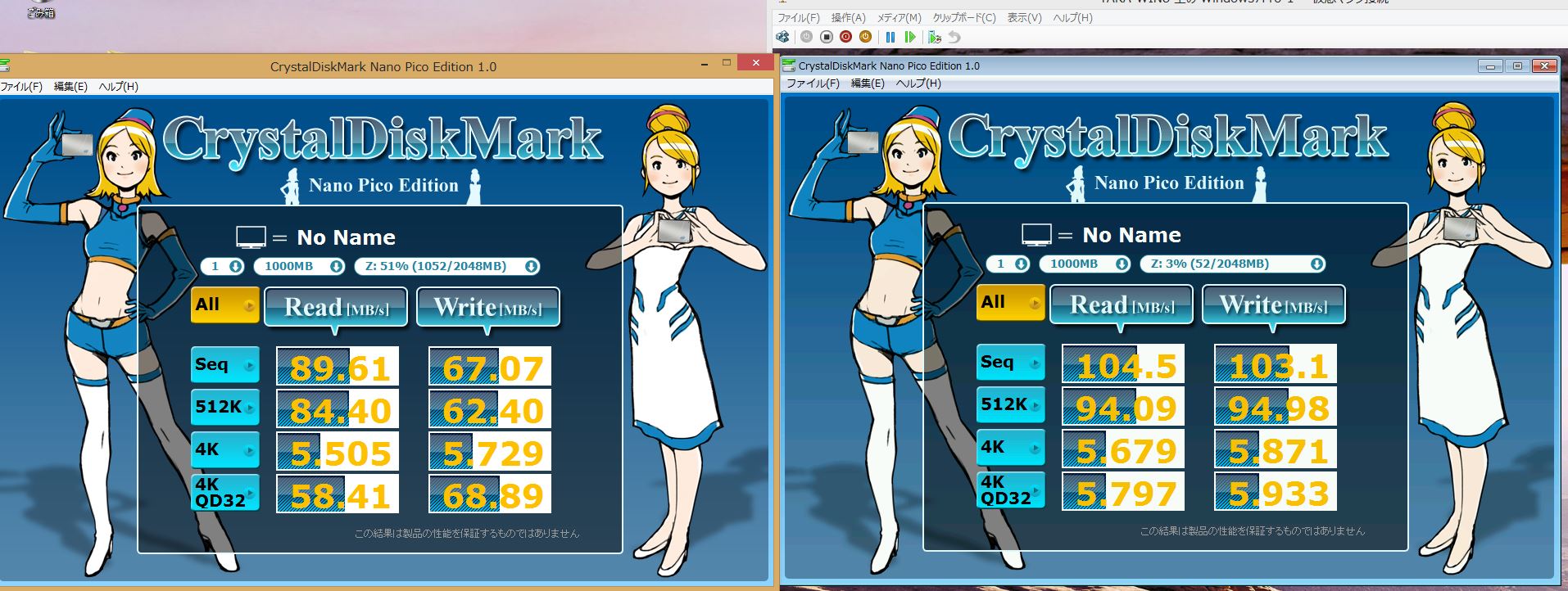

ドライブ自体の速度がネックにならないように，Win7マシンにRAMDISKを作成し，そのドライブをネットワークドライブに指定して，CrytalDiskMarkで，速度計測します．







４K QD32を除き，仮想環境のほうが早いという驚きの結果です．



以上のように，Intel VTにより，ハードウエアによる仮想化支援が有効に働いており，仮想マシンのパフォーマンスが非常に高いことがわかりました．



Iｎｔｅｌ ＶＴによる仮想マシンなら，”仮想マシンは遅い”とは，言わなくなります．



【付録】　Windows8ProのHyper-Vの使い方



Hyper-Vが利用できるのは，64ビット版のProまたはEnterpriseです．この機能だけでも，無印ではなく，Proを選択する価値があります．
デフォルトでは，利用できない設定になっています．



①Hyper-Vの有効化
コントロールパネル⇒プログラムと機能⇒Windowsの機能の有効化または無効化と進みます．
一覧の中にHyper-Vの項目がありますので，チェックを入れ，適用します．
一旦，再起動させます．
ModernUI画面やアプリ一覧にHyper-V（Hyper-VマネージャーとHyper-V仮想マシン接続)が現れます．



②仮想マシンの作成(新規)

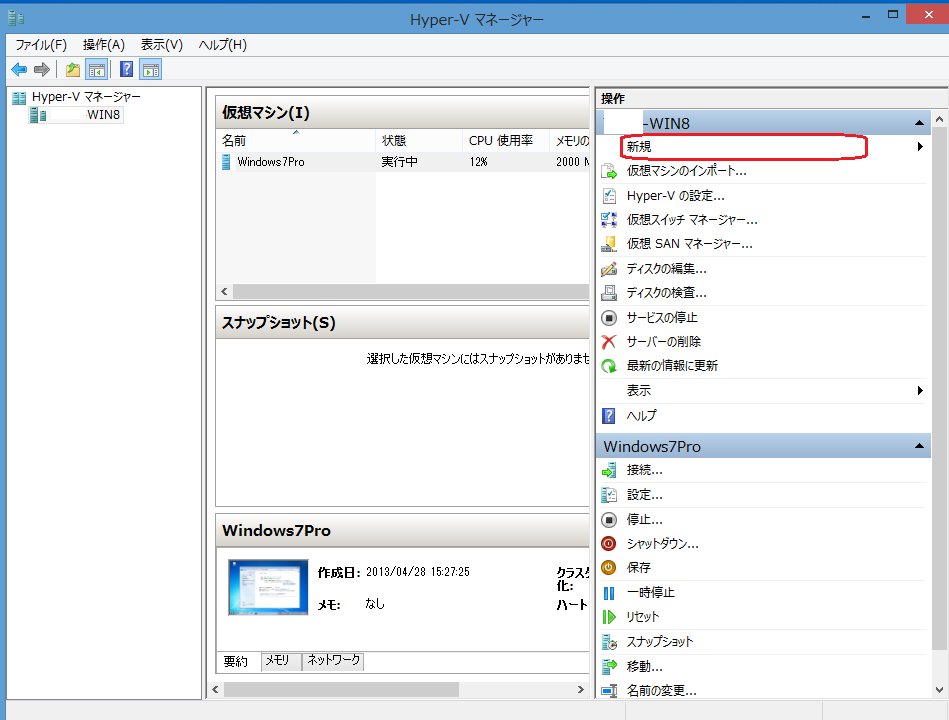

Hyper-Vマネージャーを起動します．
操作タブの新規⇒仮想マシンと進みます．

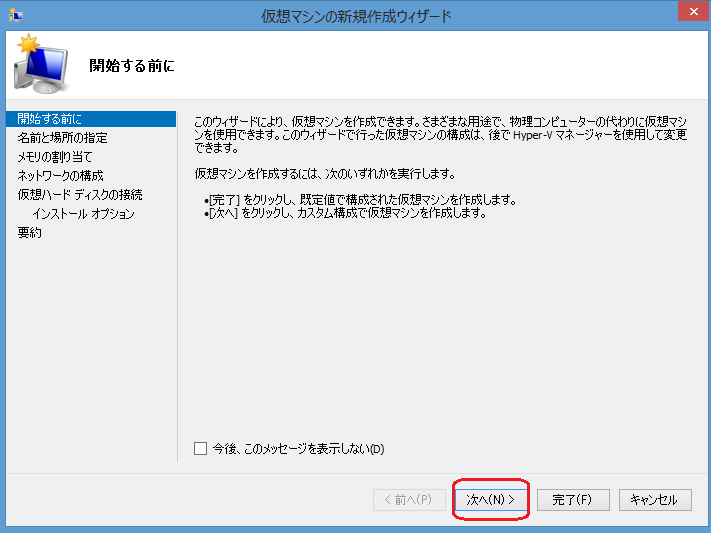

仮想マシンの新規作成ウイザードが起動します．



・開始する前に　：
”次へ”をクリック

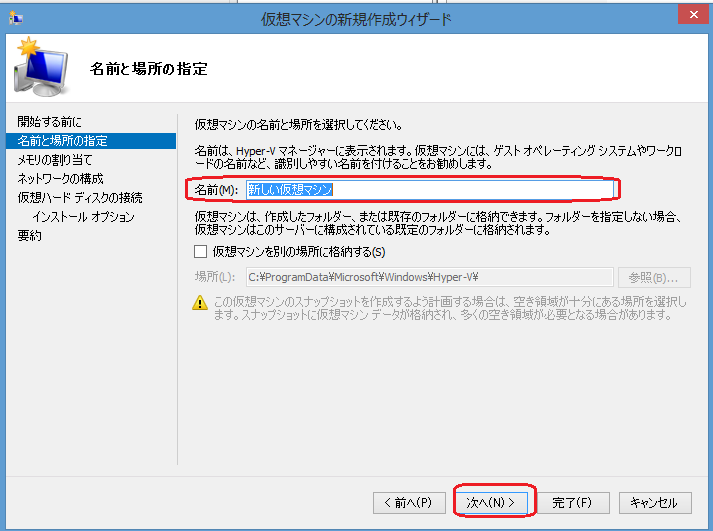

・名前と場所の指定　：
名前の欄に仮想マシンの識別名を入力．
仮想マシンを別の場所に格納する場合には，チェックを入れて，場所をしています．
”次へ”をクリック

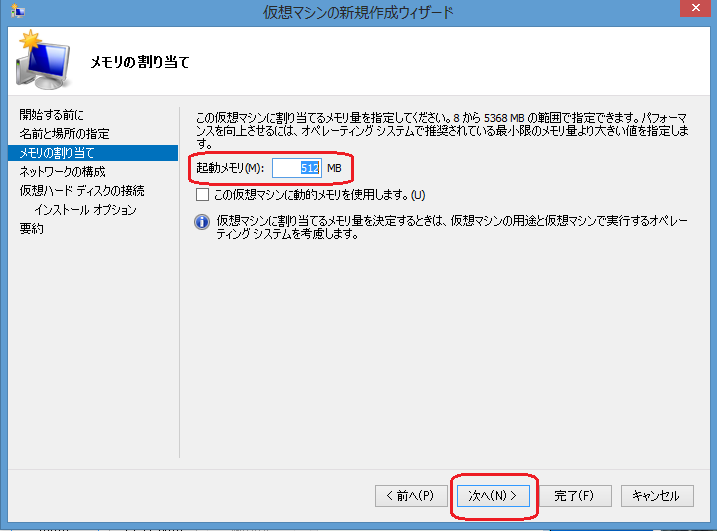

・メモリの割り当て　：
割り当てるメモリ量を指定します．Windows7の場合は，２GB位は必要です．

”次へ”をクリック

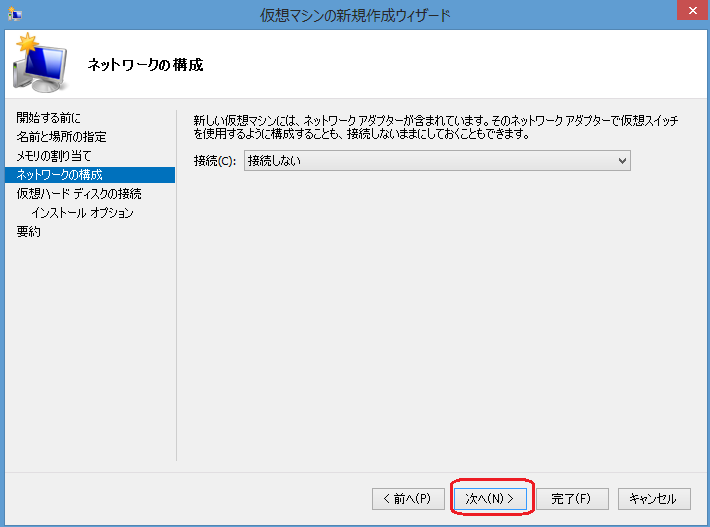

・ネットワークの構成　：
初めてだと接続先は存在しませんので，接続しないのままにしておきます．あとで，設定します．
”次へ”をクリック

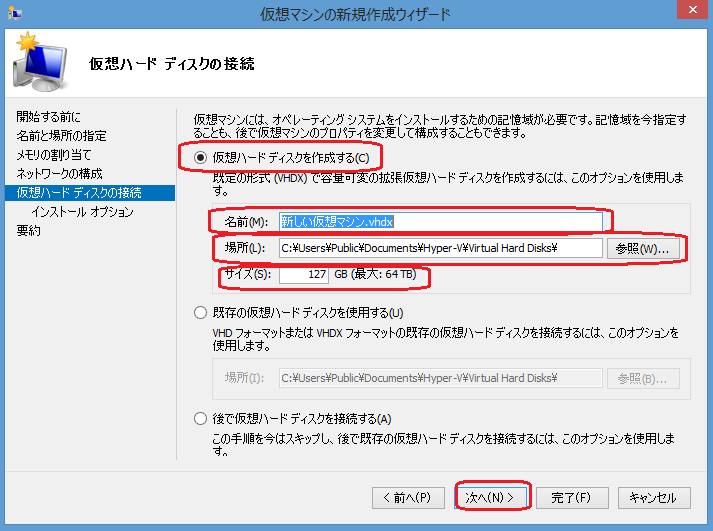

・仮想ハードディスクの接続　：
名前と場所を指定します．
サイズも指定します．Windows7なら４０GBくらいあると十分です．容量可変で作成されます．
”次へ”をクリック

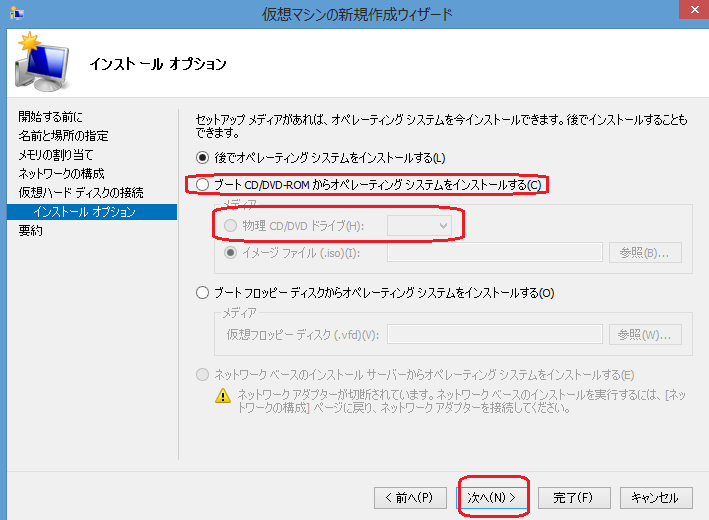

・インストールオプション　：
ブートCD/DVD-ROMからオペレーティングシステムをインストールするをチェック．
インストールDVDの場合は，物理CD/DVDドライブをチェックし，ドライブレターを指定する．
イメージファイルからインストールする場合は，ISOファイルのある場所を指定する．
”次へ”をクリック

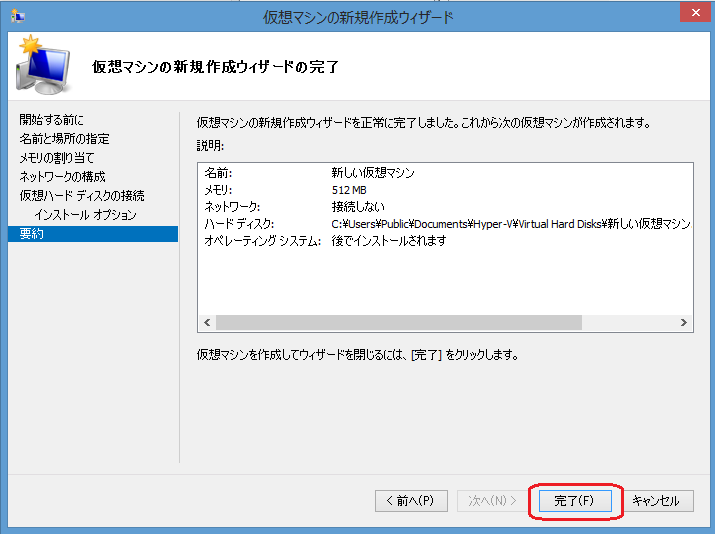

・要約　：
仮想マシンの新規作成ウイザードの完了画面で，内容を確認し，”完了"をクリック





これで，仮想マシンが作成され，OSのインストールが始まります．
通常のOSインストールと同じ手順で進めてください，
※注意：仮想マシンのOSも，1ライセンス必要です．未認証の新しいOSを用意してください．





③仮想ネットワークの設定
Hyper-Vマネージャーの操作タブ内，仮想スイッチマネージャーを選択します．

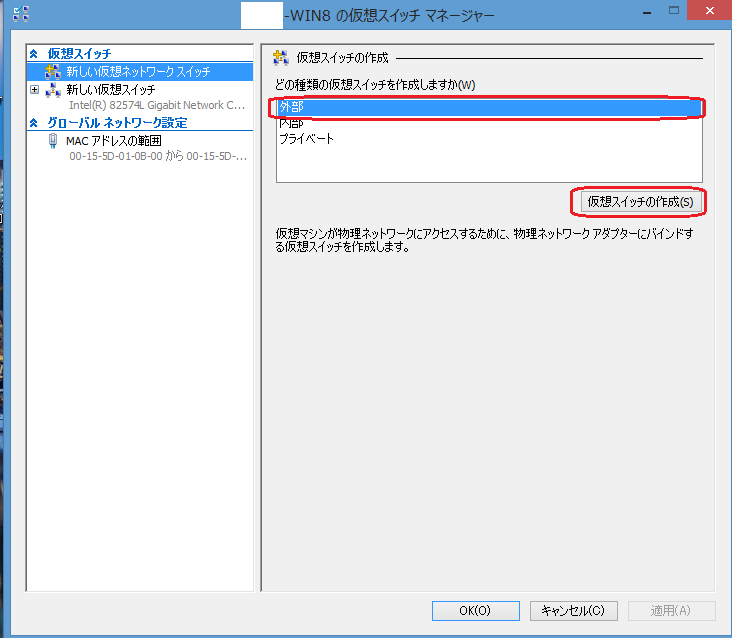

仮想スイッチマネージャーが起動します．

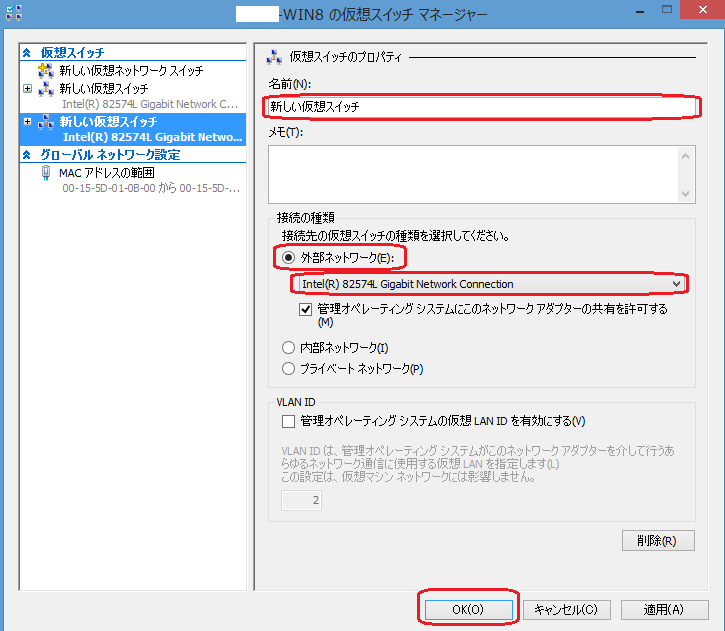

仮想スイッチの作成で，”外部"を選択し，”仮想スイッチの作成”をクリック．





名前の確認(必要なら変更)，外部ネットワークでLANコントローラーを指定します．
”OK”をクリックすると，ネットワークの変更を適用の確認画面が出ます．





一時的にネットワーク接続が維持できなくなりますので，ホスト側で問題がないようにしておいてください．
”はい”をクリックして，作成終了です．
