LGA1156の時は、SATAが6ポートありましたが今回は4ポート。2ポート減です。
ホームサーバー用途には若干厳しくなったのですが、光学ドライブをUSB接続でインストールすればHDDは4台つなげます。それなりの量にはなるでしょう。
組み立てる構成ですがCPUの選択肢は６５W以下の2400S、2120、2100、2100Tの4種[※]。ほかのも動作はするようですが、ファンがうるさくなるとか。2100Tの人が多いので2400Sにしようと思っています。メディアサーバーにするとトランスコードが多くなると思うので、CPUの能力があったほうが有利かと。
[※：レビュー当時の話。2011/09現在、95WのCPUも2500Kまで対応しています。]
まだ、CPUを買ってきていないので、組み立てはGWあたりの予定。とりあえず写真を何枚か。
DH67CFパッケージ表
パッケージ写真です。D510などと同じ小型の箱です。
DH67CFパッケージ裏
パッケージ裏側です。Synexの作成した日本語解説書が付属しています。
Sandy Bridgeのマザーに付属しているようです。
Intelの新マザーが写真入りで紹介されています。
Intelの代理店各社の名前が入っているので、どの代理店のものでも付属しているのでしょう。
DH67CFパッケージ裏２
裏側の解説書を取ったところ。いつものIntel製品同様です。
DH67CF開けたところ
パッケージを開けると、こんな感じでマザーが入っています。
ATXだと、マザーの上に付属品が入っていることが多いのですが、このサイズのせいか付属品がマザーの下に入っています。
DH67CF付属品
付属品です。バックパネル、SATAケーブル2本、ドライバディスク、インストールガイド、警告文書、基板の説明をしたステッカーです。他社に比べるとケーブル類が少なく思いますが、ITXだとこんなものでしょう。
DH67CF基板表
基板を表から見たところです。狭い場所にぎっしり。SATAは4ポート、色が違うのは3.0と2.0の違いとか。DIMMは2スロット。チャネルAとBなので2枚差してもDUAL CHANNELにはならないのかな？
DH67CF基板裏
基板の裏側です。WinBond W8867HG-IはIOチップ。表におけなかったのか。
白いシールがL字型に貼ってあるのですが、これの理由がわかりません。絶縁ではないと思うのですが、なんなんでしょう？
DH67CFバックパネル
バックパネルの部分です。USB3.0、USB2.0、LAN、eSATA、サウンド、S/P DIF、HDMI、DisplayPort、DVIです。
(以下2011/05/05)
ハードウェア構成は
CPU
ケース
電源
メモリ
HDDは適当に空いているやつを入れましょう。
光学ドライブは貴重なSATAを消費しないためUSB接続。どうせインストール時にしか使わないし。
OSはWHSv1をUSB3.0のメモリにインストールしようと考えて調査中です。
やっぱしtxtsetup.oemを自作しないとだめなのか・・・。
XPの方法だと、インストーラが違うのでそのまま適用できないし・・・。
(2011/05/08追記)
ようやく、ベンチマークを動かすところまで来ました。
ちょっと、入れるOSを悩んでいて時間がかかってしまいました。
まずは、作成するところから。
ケース、電源、CPU、メモリは上に書いたとおりです。
組み立て風景はこんな感じに。
ケース全景
ケース全景。まだ何も入れていません。MicroATX用なので中はそれなりに広いです。
SATA基板下
このケースはSATAドライブが前からトレイに乗せてさせるようになっています。
5台と2台に分かれているのですが、これは2台の基板部。

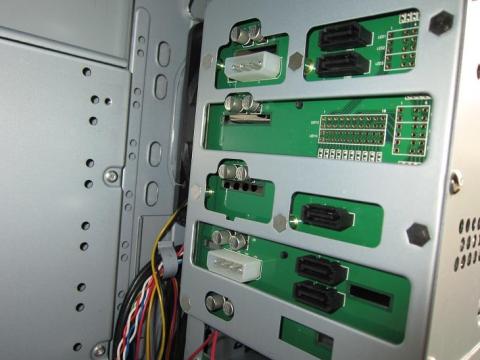

SATA基板上
同じく5台の基板部。DH67CFでは、eSATA対応のポートとそうでないポートがあるので、eSATA対応の物を下側に差すことにします。
電源入らない
電源をケースに入れてみました。ねじを止めようとするとパネルと干渉してしまいます。
電源入った
電源を上下反対にすると廃熱の問題があるので（ファンが上になってしまう)、パネルを裏返しにつけ直しました。地味に便利な構造です。

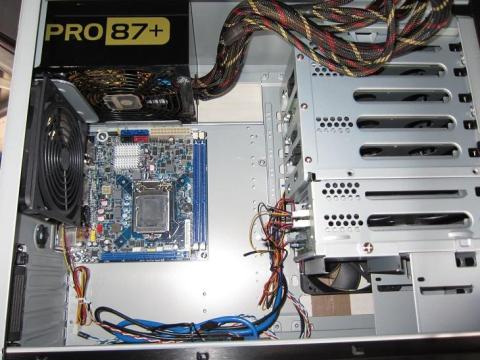

マザー入れたところ
電源の次はマザーです。やっぱり小さく感じます。
配線後
メモリを乗せて、USB、オーディオ、電源、ジャンパ線を配線したところです。ジャンパ線を差す部分がATX基板だと右下が多いのですがこの基板は右上、しかも基板サイズが小さく、ジャンパ線はかなりぎりぎりの長さでした。
SATAもつないだ
SATAの線をつなぎました。4ポート全部SATA基板に入れます。熱の問題とポートの数の関係から一つおきに配線してみました。足りなくなったら、バックパネルのeSATAもつなぐことにします。
青い線はUSB3.0のフロントパネル用です。ケース、マザーともUSB3.0用の端子がなく、USBポート経由でつなぎます。
CPU差した
最後に、一番高い部品、CPUを差します。
ファンつけた
ファンをつけました。いつもはサイズのものを使うことが多いのですが、今回は純正を使います。
くみ上げて電源を入れます。他のレビュアーが使っていないベンチマークをと思い、悩んだあげくこれに。
FAT16じゃないとドライブを認識しません。そして上限は２GB。HDDではなく、USBメモリにOSを入れました。MS-DOS6.2のインストールなんて何年ぶりか。いろいろはまりましたが、それは別に・・・・。
調子に乗ってこんなのも入れてみました。記憶では、ずいぶんとインストールに時間がかかったと思っていたのですが、USBメモリに全部コピーしてからインストールしたら、あっという間。2分くらい。動画撮っておけば良かったです。
今のPCでWindows 3.1ってどうなんだろうと思いましたが、意外と何事もなくインストール出来てしまいました。さすがにドライバはVGA6色ですが。SuperDriversとかあれば、もうちょっといろいろ出来るのでしょうけど、どこにやったかな・・・・。
DOS+Win3.1だと、USBデバイスの認識をBIOSがエミューレートするらしく、思った以上に何事もなく動作しました。マウスを差し忘れたのですが、キーボードでごまかして。
LogitechマウスのドライバがインストールされたのでUSBマウスでも起動前に指してあれば動きそうです。
用途はともかく、以外と楽しく悩めたので、もうちょっと追求する予定。それにしても、当時のベンチマークが今ダウンロードできなくて悩んでいます。
きっと、PC98を立ち上げれば入っていると思うのですが。Windsockとか、パッチしか見つけられない。
チャチャベンチとかも。
Packとかに入っていたかな・・・・。
DOS+Winでの消費電力は、アイドル時は43Wくらい。実行時で52W。一番消費電力が高かったのはBIOSで起動デバイスの選択画面を表示していたときで65W。OSが電源管理をしないので意外と喰うのでしょう。
(2011/05/12追記)
まじめにWindows7をインストールしてみました。つかったHDDはBaracuda 7200.10の500GB。ちょっと古めですか。
Windows7 Ultimete 64bitのSPなしのものをUSB DVDドライブからインストールしましたが特にはまることもなくに完了。インストール後はドライバのインストールなんですが、起動したらいきなり
ってメッセージが。英語力がないので、一瞬「最新版ドライバはWebにあるからここにはないよ」って思ったのですが、やってみたら全部インストールされました。
Windowsエクスペリエンスのインデックスは
なんとも微妙な結果に。もともと省電力CPUですから。
そして、前から気になっていたSATA 6Gの速度を測ることにしました。使ったドライブはIntelの510の120GBです。比較にMarvelのSATA 6Gポートを搭載したU3S6の結果も。
Intelの6Gポート
U3S6
さすがIntelと思うとともに、510もMarvelなのに、意外と速くないとの思いも。
[2011/09/05追記]
DH67CFと同じような基板デザインのサーバー用マザーボード、S1200KPが発売されました。対応CPUを確認すると、TDP95W級のものにも対応しています。同じデザインなのに、ずるい(笑)と思いつつDH67CFの対応CPUリストを再確認。
なんと、TDP95Wにも対応しています。今までは未対応だったCore i7にも対応しています。
ただ、さすがに2600Kは無理なよう。2500Kまでです。2600も、2600Sは対応だけど2600は基板のリビジョンで初期のモデルは非対応。レビューでいただいたのは202なので、非対応です。
しかし、レビューの頃には対応CPUの幅が狭いと嘆いていたのが、こんなことになっていたなんてびっくりです。
