【2012.01.21】 F12-PWMにファン交換した結果を追記（最下部）しました．
TDP200W+対応、熱抵抗0.12℃/Wで高い冷却性能を実現！
これが，本ﾚﾋﾞｭｰ対象のENERMAX製CPUｸｰﾗｰETD-T60-VDのｷｬｯﾁｺﾋﾟｰです．
その性能を，i7-2600Kを使って検証してみたいと思います．
比較検証するのは，以下の３台です．
①ﾚﾋﾞｭｰ対象であるENERMAX製ETD-T60-VD
②ﾄｯﾌﾟﾌﾛｰの定番であるSCYTHE製KABUTO（SCKBT-1000)
③簡易水冷のﾄｯﾌﾟﾓﾃﾞﾙCORSAIR製CWCH100
CPU付属の純正クーラーも検証に加えようかと思いましたが，OCでの検証が難しいと判断し，止めました．
本レビューPCの構成は，以下の表のようになっています．
PC-Spec
本来であれば，静音ｹｰｽであるCoolerMasterのRC-550の方が，有意差が出るのかも知れないのですが，
簡易水冷のCWCH100が取り付けられないので，PCｹｰｽは変更しています．
PCケースを新調しましたので，それに合わせて，パーツ類も新しくしているものがあります．
組み直しましたので，マザーボードも，P8Z68-VからP8Z68-V PRO/Gen3にしています．
ぱっと見，わからないと思いますが，SATAポートが増えています．
ﾚﾋﾞｭｰ対象であるETD-T60-VDの紹介をしておきます．
HPより抜粋しています．
詳細はこちらから，ご確認下さい．
ETD-V60-VD
・ETD-T60-VDは、CPU及びCPU周りを強力に冷却するトップフロータイプを採用したCPUクーラーです。
・世界トップクラスの熱抵抗性能 0.12℃/Wを実現しました。
・Intel,AMDの最新のプラットフォームに対応しています。
・対応CPUソケットは、Intel LGA1366,LGA1156,LGA1155,LGA775,
・AMD Socket AM2/AM2+/AM3/AM3+/FM1です。
・特許取得済みのAAP（自動可変圧力）ブラケットを採用。
・静音、耐久性に優れているツイスターベアリング搭載のT.B.VEGAS DUO-PWMタイプ120mmファンを採用しています。
それでは，外観から見ていきます．
外観一覧
最大の特徴は，トップフローのため，背が低いことでしょうか．
大きさは，１５１×１３１×１１５（H)mmです．
KABUTOが，１２４×１３３×１３２（H)mmですから，更に背が低くなっています．
横幅の狭いケースや裏配線ができるケースの場合（RC-550など），高さ制限がありますが，
この115mmという高さであれば，ほとんど問題無いのではないでしょうか．
サイドフロータイプのCPUクーラーが取り付けられないけれど，冷却重視としては候補の一番に上がると思います．
また，ヒートパイプの位置が，ヒートシンクに対して中心部ではなく，片側にずれています．
もう一つ注目すべき点があります．
ヒートパイプは，もちろん銅製なのですが，腐蝕対策として，ニッケルメッキ処理されています．
見た目がきれいなだけでなく，長く使える配慮が見られます．
ファンは，T.B.VEGAS DUO-PWMタイプ(120mm)が搭載されています．

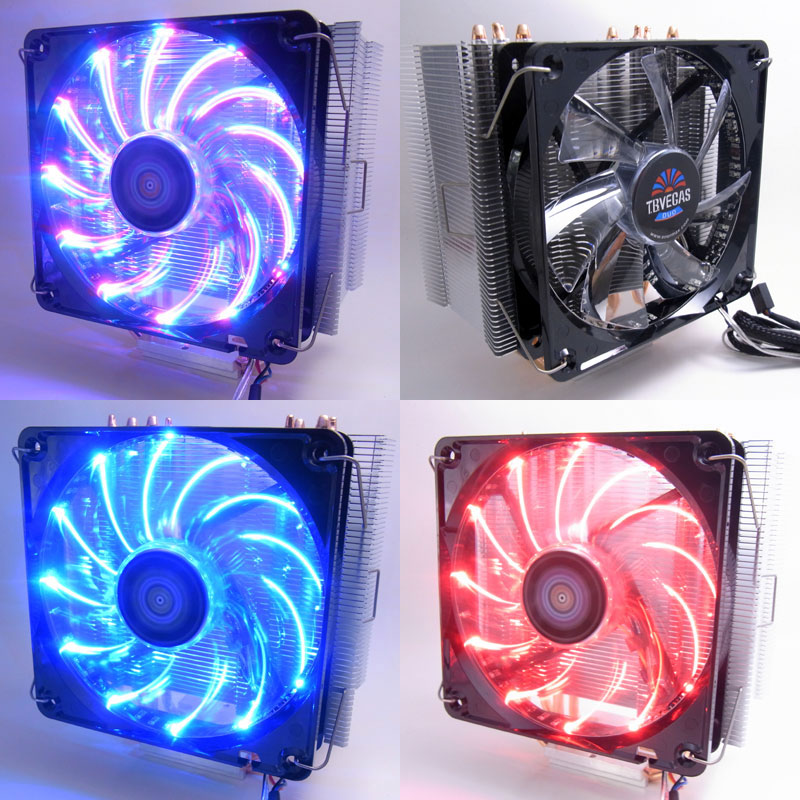

ひかり物好きな方にも，Circular Type Combo LED(11モード）が，PCを美しく輝かせてくれるそうです．
では，取り付けに入ります．
注目すべきは，とても親切でわかりやすい写真付きｐｄｆマニアルがHPからダウンロードできます．
Intel用取り付け説明書
付属の白黒イラスト紙マニアルは，少し分かり難いですが，写真付きｐｄｆマニアルは，特筆すべき点です．
マニアルには事前にファンを外して作業を行った方が良いとありましたが，M/Bを組み込む前であれば，ファンを外さなくても作業できました．
①Intel用ブラケット2個に，AAP支柱を4つ取り付けます．
取り付け①
②このブラケット2つで挟み込むように，CPUクーラーに差し込みます．
取り付け②
③ブラケット取り付けネジ2本で，ブラケットをCPUクーラーに固定します．
取り付け③
④サーマルグリスをCPU表面に塗布します．
古いグリスがある場合には，きれいに拭き取ってください．
このサーマルグリスは，とても柔らかいので，中心付近に少し盛るだけにしました．
⑤クリップでファンを取り付けます(ファンを外さなかった場合には不要)．

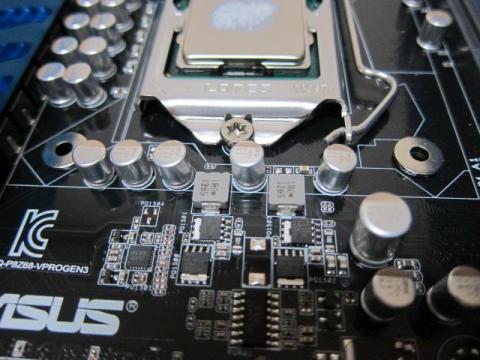

⑥ワッシャーを介して，マザーボードにセットします．
取り付け④
ワッシャには，表裏があります．絶縁シートが貼ってある方が］マザーボード側です．
ワッシャーをマザーボードの穴に合わせて載せ，CPUクーラーを挿す形になります．
メモリスロットを回避するように設置してください．
ヒートパイプが4本出ている方が，メモリ側になります．
(注)CorsairのVENGEANCEシリーズのような大型ヒートシンクがあると，A1スロットは干渉します．
⑦ユニバーサルバックプレートをマザーボード裏面からねじ穴を合わせてセットします．
この時，CPUクーラーとマザーボードを一緒に，ひっくり返しました．
バランス的には，CPUクーラーの上にでマザーボードは一応安定します．
一人作業は，この方法しかありませんが，あまりお勧めできません．
⑧バックプレート用固定ナットで，仮固定(手締め)します．
取り付け⑤
⑨ナット締め付けようツールと＋ドライバーで本固定します．対角に締めて下さい．
取り付け⑥
⑩マザーボードのCPUファンコネクタにファンを接続します．
LED表示切換SWは，適当な場所に，引き出します．
バックプレート側からCPUクーラーを固定する方法ですので，マザーボードをPCケースに入れた状態で取り付けするには二人作業が必要になります．
バックプレートをマザーボードに固定してから，CPUクーラーを表から固定する方法は，ヒートシンクが大きいので，難しいためだと思います．
ここでは，詳細なOCの検証は行いません．
ただ，冷却性能は確認しておく必要がありますので，４．４GHｚと４．８GHｚ時のCore温度の変動を見てみます．
高負荷は，OCCT(4.0)を使用して，15分後の温度とします．
温度は，OCCT(4.0)にビルトインされているHWMの使用します．
15分としたのは，時間を長くしても，CPU温度の上昇は見られなかったためです．
冷却性能表
冷却性能図
Core温度の動作周波数依存
ETD-T６０－VDは，十分な冷却能力があることがわかります．
４．８GHｚでも，60℃以下です．
TDP200W+対応は，伊達ではありません．
参考に，４．８GHｚ時のCPU別温度推移グラフを添付しておきます．
OCCT(4.8GHｚ）
非常に安定していることがわかると思います．
次に，CPUクーラー別に，アイドル時と高負荷時のCPU温度を比較します．
高負荷は，OC設定を４．４GHｚとして，OCCT(4.0)を使用して，１５分後の温度とします．
測定順は，ETD-T60-VD⇒KABUTO⇒CWCH100の予定でしたが，ETD-T60-VDの調子がよいので，外すのが惜しくなりました．
よって，KABUTOのデータは，旧システム(i7-2600Kレビュー）で取得したものを流用します．
CoolerMasterのRC-550は，静音ケースのため，エアーフローがあまり良くありませんが，サイドパネルを外した状態でデータ取りしましたので，大きな差はないと思います．
また，簡易水冷のCorsair CWCH100の検証は，後日公開とさせていただきます．
サーマルグリスは，各クーラーに付属のものをそのまま使用しています．
表 CPUクーラー別
クーラー別温度図
空冷のETD-T６０－VDは，素晴らしい性能です．
同じ空冷トップフローの定番KABUTOより，５℃以上低く，冷却能力はとても高いです．
この性能なら，オーバークロックにも十分耐えられそうです．
また，騒音を数値で表すことが出来ませんが，最大２６ｄBAに相応しい静音性です．
最後に，光るファンの様子です．
点滅，回転パターンは，写真では撮れないので，動画としました．
手ぶれはお許し下さい．
とてもきれいです．
１分間隔で自動的にパターンが切り替わってもおもしろいと思いました．
現状は，切り換えSWの手動操作のみです．
マザーボードのCPU周辺も一緒に冷却でき，PCケースにあまり左右されないトップフロータイプのCPUクーラーとして，とてもお勧めできます．
冷却性能も高く，オーバークロックにも十分耐えられます．
また，冷却性能に対して，非常に静かです．100%回転でも，うるさく感じません．
ひかりものが好きな方のみ，そうではない方にも，Circular Type Combo LEDは楽しみと演出を与えてくれます．
改善希望点としては，取り付け方法をもう少し簡単に，出来ればPCケース組み込み後でも，一人で交換が出来るようになると，さらによいと思いました．
ただ，この点は，大型のトップフロータイプとしては，永遠の課題かも知れません．
もう一つは，メモリーとの干渉です．
かなり工夫されており，通常のメモリであれば，全スロット干渉しません．
ただ，CorsairのVENGEANCEシリーズのような大型ヒートシンクでも，干渉しないように，ヒートパイプの形状か位置の改善を希望します．
静かで，冷却性能が高く，扱いやすく，汎用性の高いCPUクーラーとして，一押しです．
４．８GHｚが常用できるなんて，夢のような世界を与えてくれるCPUクーラーです．
CPU周辺まで一緒に冷却してくれるので，PCケースのエアーフローさえ気をつけてあげれば，誰にでもオーバークロックが楽しめます．
また，きれいに光るLEDファンの様子は，見ていても楽しいです．
簡易水冷CWCH100との比較に関しては，もうしばらくお待ち下さい．
このETD-T６０-VDは，CWCH100への交換を思いとどまるくらい，性能が高いCPUクーラーであると，ご理解願います．
Ⅵ．謝辞
今回，レビューの機会を与えて下さいましたENERMAX様，リンクスインターナショナル様，マックスポイントコンピューター日本様，ASUS様，Intel様，zigsow事務局様，おものだちの皆さん，zigsowユーザーの皆さんに感謝いたします．
また，最後までレビューを読んでいただき，ありがとうございました．
【2012.1.21 ファン交換追記】
CPUクーラーの性能を１００％引き出すために，12cmPWMファン最強と言われているF12-PWMに交換しましたので，データを追記します．
交換後の写真ですが，すばらしい外観が，急にごつい感じになっていました．
F12-PWM
結果です．交換前後で比較しました．
CPUファン交換
室温，湿度が同一条件ではありませんが，３～４℃程度低くなりました．
ちなみに，同じOCCT負荷15分後のHWMの読み値だとこんな感じです．
F12-PWM(OCCT15分)
これで，OCコンテストをもう少し頑張ってみます．
【2012.02．03 CWCH100の結果を追記】
やっと，水冷のCWCH100に交換しました．
その結果です．
OC4.4GHｚで，OCCT15分後のCPU温度比較です．
室温が違うので，完全な比較検証にはなりませんが，やっぱり水冷の優位性は検証されました．
CWCH100追加表
CWCH100追加図
