現在TVPCとして使っている■ことShuttle SZ77R5

の故障HDD

の摘出⇒SSD換装作業。SZ77R5の採用するIntel Z77 Expressチップセットの仕様上、SATA 3.0ポートが2つしかなく、SATA 2.0ポート接続にはなるが、SSD化によりHDDのヘッドの移動時間がなくなってシークタイムが短縮されることや、スリープからの復帰が速くなる分、快適性の向上も狙って2.5インチSATA SSDを積むことにした。

このとき手配した「3.5インチベイに2.5インチドライヴを積む金具」

が、2.5ドライヴを2段積みできるものでもあったのと、2TBのSSDはまだ高いということで、2TBの故障HDDの代わりに1TBのSSDを2台積んで同容量を確保しようと計画。

ひとつはSATA SSD時代の初期から「定番SSD」として永きに渡って販売されている、Crucialの2.5インチSSD、上級ラインMX500シリーズの1TB版、CT1000MX500SSD1/JP

を積んだ。

同じ物を積んでも良かったのだが、価格も大差ないのに、やはりしっかり5年保証のものを見つけたので、せっかくなら性能比較でもするかと、2.5インチSATA SSD時代に結構使ったWD Blueシリーズを使うことにした。

ただ、1TBのWD Blue SSDって、以前SZ77R5のシステムドライヴを入れ替えたときに使ったはずじゃ．．．．

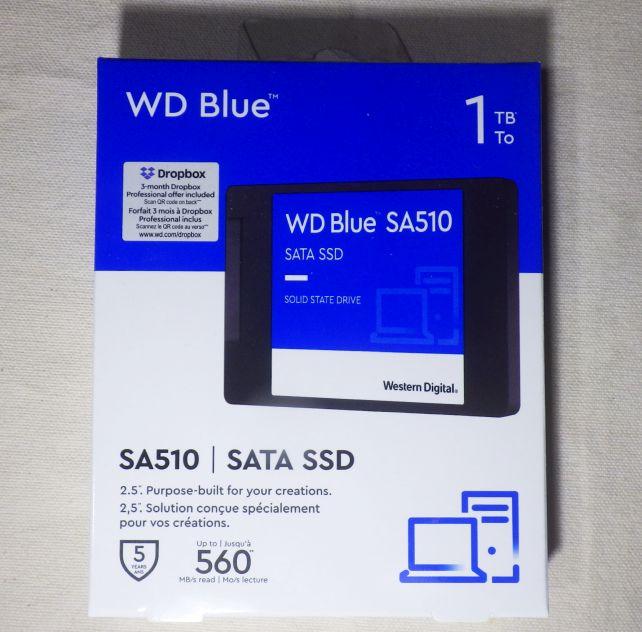

どうやらいつの間にかモデルチェンジされていたようで、「SA510」のペットネームがついている。

前モデルから唯一性能低下がない（後述）SEQ Readだけ表記を残すってズルくない？ｗ

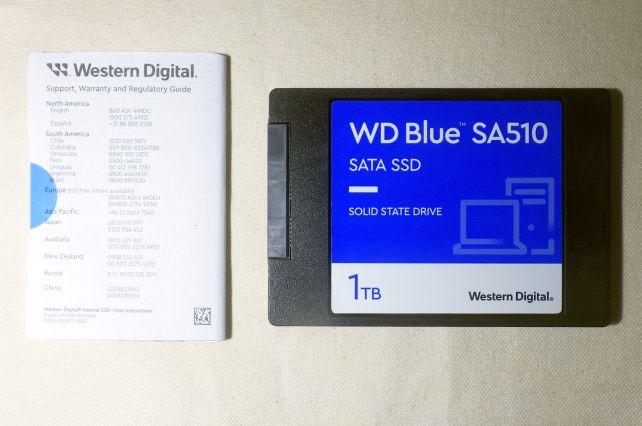

CrucialのCT1000MX500SSD1/JPと違ってスペーサーは付属しない

型番を詳しく見ると、

前回システムドライヴに使ったもの：WDS100T2B0A-00SM50

今回データドライヴに追加したもの：WDS100T3B0A-00AXR0

と、どうやらSA510は無印WD Blue SATA SSDの後継機種のよう。

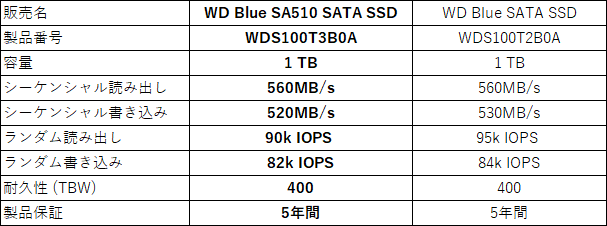

...ということで、カタログスペックを比較してみると．．．．

ん？

Seq Read以外、全部の速度指標が下がってるやないかーいｗ

マ、今回SATA 3.0ポートが足りて無くて、SATA 2.0接続するため多少の性能低下は影響しないので、耐久性と保証とが落ちてなければそれで良いのだけれど、なにか釈然としないものを感じる。

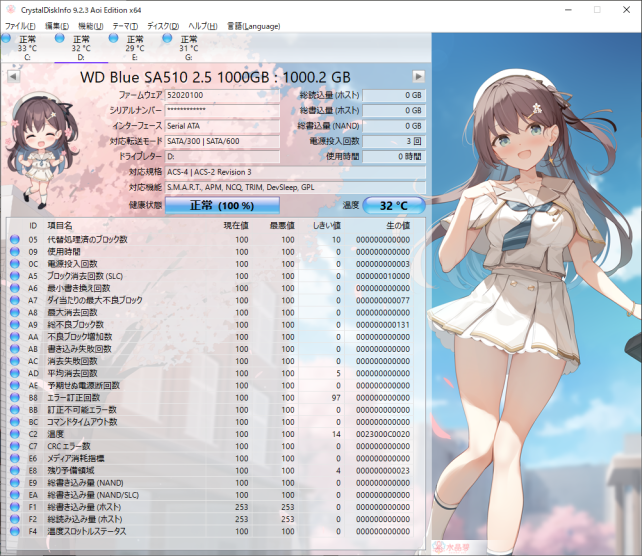

電源投入回数がこちらは3回だが、先につけて起動確認したため

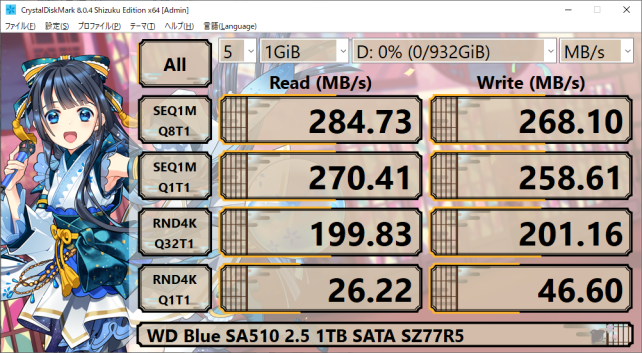

CrystalDiskMarkの実測値はこんな感じ。

MX500と同傾向で、シーケンシャルはカタログスペックの半分くらいだが、ランダムは速い

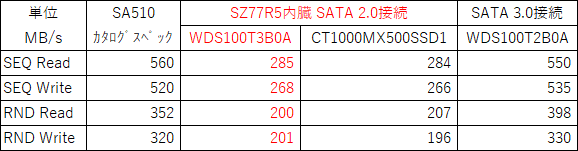

SZ77R5に積んだSSD（SATA 2.0接続で増設した2機種のSSDと、SATA 3.0接続のシステムSSD）を、比較すると以下の通り（SA510のカタログスペックは、WDS100T3B0Aの実測値との参考比較のこと）。

※ｶﾀﾛｸﾞｽﾍﾟｯｸのIOPS⇒MB/s変換はカタログクリップさんの変換式を利用

元々カタログスペックにほぼ差が無い、WDのSA510とCrucialのMX500は、SATA 2.0接続では全く差が出なかった。一方、SATA 3.0接続だと（前モデルだが）WD Blueの性能は出ている。

つまり、この速度性能差はインターフェースの問題。

ただ実使用上は、SATA 3.0接続のWD Blue⇒SATA 2.0接続のWD Blue SA510も、逆方向の移動も、ともにSATA 2.0接続となるWD Blue SA510⇔Crucial MX500のファイル移動も体感あまり変わらない（数百GBといった巨大ファイル移動なら変わるのかも知れないが、日常扱う数GBクラスなら）。

一方、故障HDDを退役させた効果は抜群で、Windowsのエクスプローラの表示更新が激的改善した。

休止時はモーター停止するHDDの再起動なども、全体のシーク時間の足を引っ張っているのだと思うが、まだWDのHDDは構成の中にあるので、今回の再表示時間短縮の理由としてこれだけでは十分でなく、以前は故障しているHDDの調査に時間をとられていたようだ。

これで従前通りトータル2.75TBのストレージ（起動ドライヴ除く）が確保できたので、■の倉庫改装はここまでということで。

【WDS100T3B0A-EC SA510仕様】

インターフェース：SATA III 6 Gb/s
フォーマット済み容量：1TB
フォームファクター：2.5 インチ
シーケンシャル読み取り最大(MB/s)：560
シーケンシャル書き込み最大(MB/s)：520
ランダム読み取り最大(IOPS)：90,000
ランダム書き込み最大(IOPS)：82,000
耐久性(TBW)：400
MTTF：最大175万時間
平均消費電力(mW)：60
保証：5年
本体寸法：100.2 x 69.85 x 7 mm
重量：34.6 g
