コロナの家庭用のファンヒーターを修理する(やはり分解するしか無かった)

コロナ FH-G3215Y です



寒くなってきたのでファンヒーターを出してきました・・・





今年の春片付けた時に今年は、外に持ち出し中の埃をエアブローで飛ばしたり、灯油を完全に抜いたりと久しぶりにメンテナンスをしましたが、

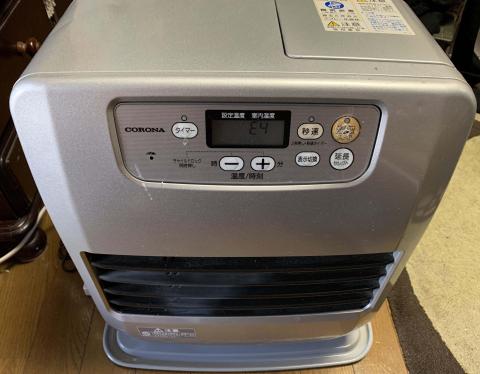

灯油を入れてスイッチを入れて動かして行くとE4のエラーが出て止まります・・・(T_T)





ファンヒーターとE4表示はセットみたいなものなので憂鬱になるだけですが、今回はこれをなんとかしていきたいと思います



まず、E4は、燃焼停止のエラーなのですが、何個か思い当たる節があります。



①中の点火プラグのカーボンの付着

  これは使っていると必ず発生しますので仕方ない病だと思いますが、メーカーや世の中ではスプレーなどのシリコンを使うとたまりやすいと言っています。



②灯油が古い

  期首に起こりがちの昨年の灯油を使うと劣化していて不完全燃焼になると言うもの・・・

  これも使い切ればなんともないですが、なかなか難しい・・・

  保管するときに冷暗所で保管して日光に当てなきゃなんとかなるようにおもいますが・・・



③埃がたまりすぎて燃える

  これもありがちで、分解しないと内部のはとれない

  今回は完全分解したので無いと思いますが、コネクター内の埃で接触不良が起こると発生することが考えれてます



ぐらいが考えられますね

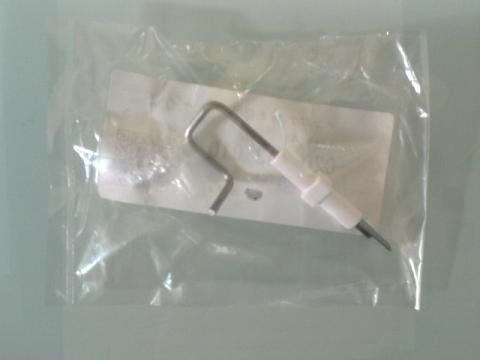

バラバラにして点火プラグを磨くのが現実的ですが、今回その点火プラグを買って交換していた方がおられたので、参考にしてみました



https://www.futaailabo.com/fh-g3213y/



なーんだ売ってたんだ・・・



ちょっと心が安らぎました・・・なんせ過去にもやっていて、結構カーボンの付着は強固で、サンドペーパーで磨くのですがどこまで磨いていいかわからない・・・ってことがありましたので、パーツが手に入るのはうれしい・・・



じゃあ、やろうかと思ったんですが、



その前に確認・・・



そもそも、コロナのファンヒーターは低温の設定で室温との差が少ないときにエラーが出ることが多いような気がしますので、そもそもギリギリの弱い燃焼をするのが苦手何だろうと仮説を立てました



で、1回電源を抜いて、設定温度を少し上げて作動させて見ました・・・



失火しなくなりました・・・やはり期首は不安定ですので、高めで1回動かしバーナーを燃して細かな埃などを燃してしまった方が良さそうですね



また、止まってしまったら写真付きで、この後修理していこうと思います








更新: 2021/10/26

やっぱりE4エラーからは解放されなかったので、分解修理に進みます

しばらくしたら、やはりE4エラーが出ました、同じ温度を維持することが出来ないようです。



なので、仕方ない完全なる分解へ進もうと思います。



まずは正面のネジを3個取ります

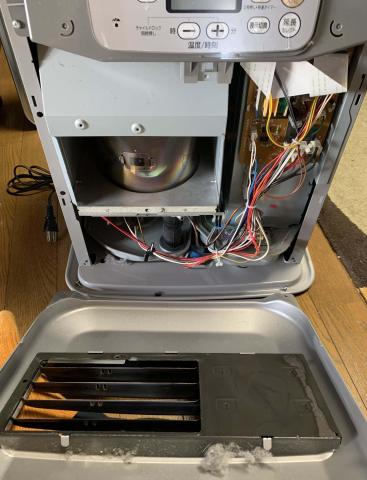

蓋空けると結構埃が・・・

外でやれば良かったです・・・(^_^;)

パネルのコネクターを外します(引っ張るだけ)

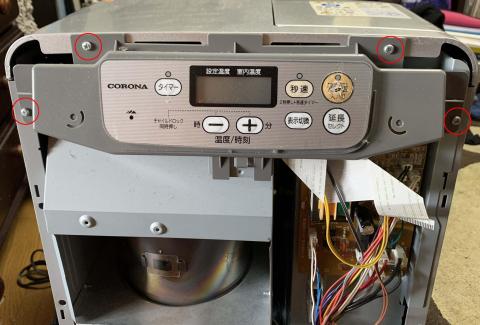

パネルを外しますネジ4点

温度センサーを外します

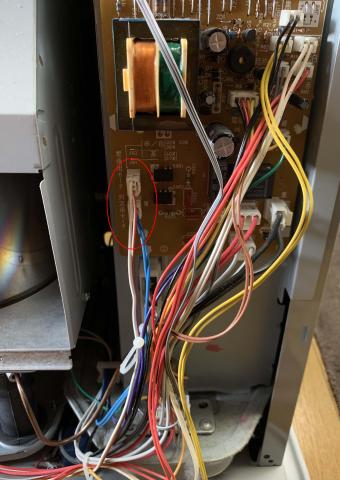

青の線のコネクターを外します(FANの線)

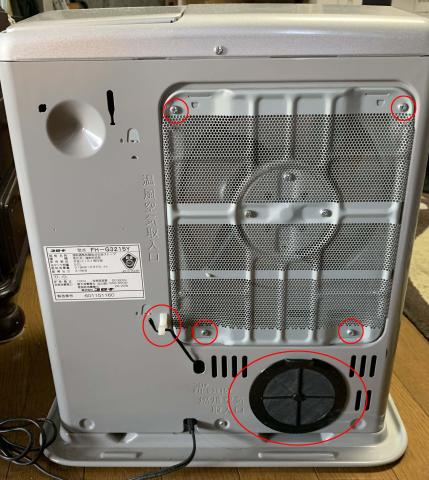

エアフィルター、温度センサー、FANを外します

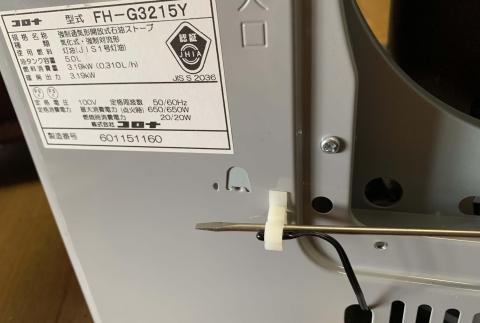

温度センサーは-ドライバーを差し込み口を大きくして抜き取ります

FAN外した後から出てくるネジを2本外します

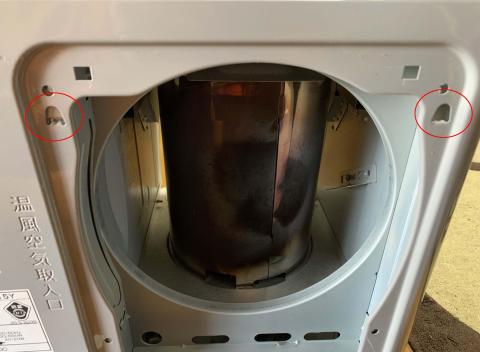

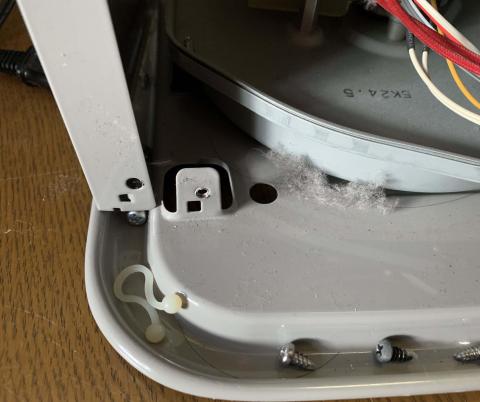

ネジは取れたので、後は爪でひっついているので、向きをよく見て外します

手前側も引っかかっていますので外します

邪魔なので配線は外してしまいます、写真を撮っておいた方が無難です

基板には配線の色が書いてありますし、大きさが違うのでまず間違えませんが、念のため

外側が取れますが、こうなると、ゴムブッシュで立っているだけなのでふらふらします

サイドのネジを両面外します(写真反対側もあります)

力が入らないので、押さえてやらないとネジがなめます

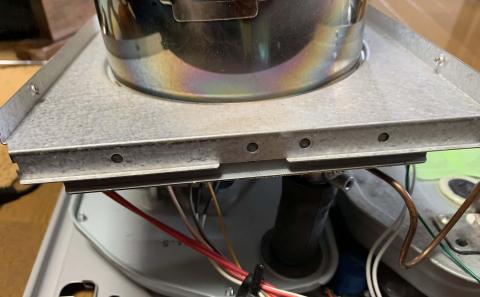

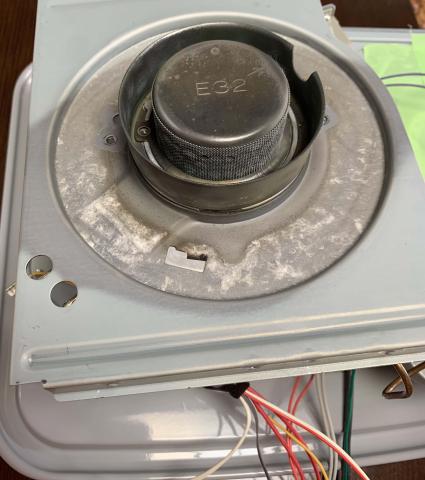

これで、燃焼室がやっと見えますので、台座のネジを外します

融着してるので、-ドライバーを入れて少しづつ外していきます

石綿が融着していますが、気にしない・・・(^_^;)

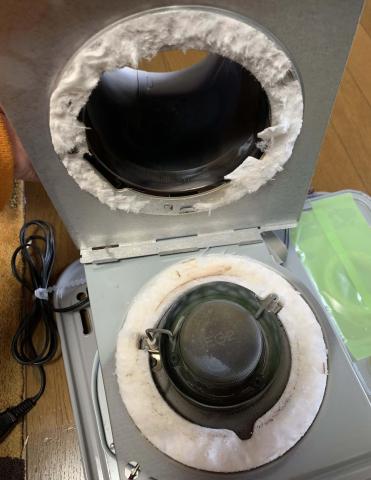

あまり壊さないように石綿も外します

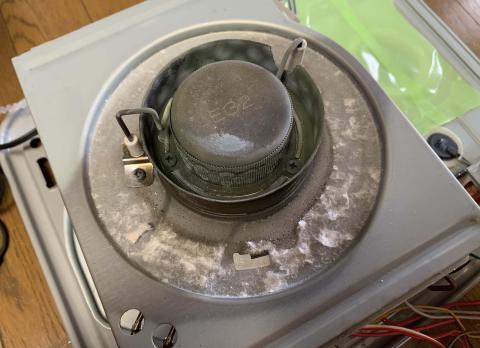

これで、炎検知機と、点火プラグにアクセス出来ます

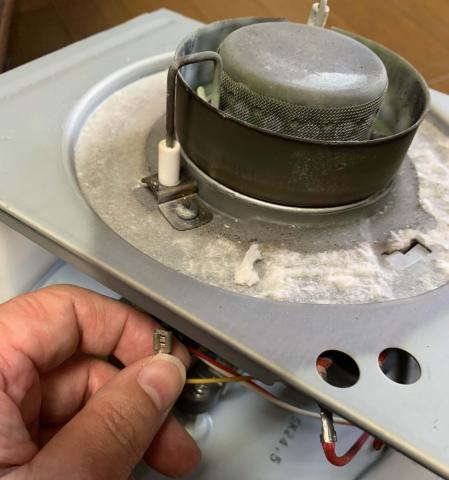

プラグには下に配線があるので外してからネジを取ります

コネクターの形が違うので取り付けに間違わないようになっています



どうせなら、燃焼室も磨きます

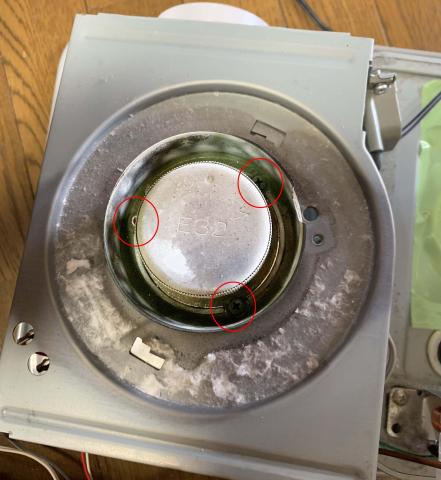

外したら、燃焼室のカバーも外して清掃します

外すと、ジェットも見えますが、今回はここまで、燃焼状況も良さそうなので手を付けないことにします。

外に持ち出して、エアーで細かい埃を飛ばします

飛ばしたら、問題の燃焼部を磨いていきます

双頭グラインダーに、ワイヤーブラシを付けてワイヤーブラシで磨いていきます

サンドペーパーで良いことになってますが、過去の経験で、私の腕ではイライラして綺麗にならないので、この頃はもっぱら、グラインダーでやってます

使用前・・・このカーボンがE4の原因だと思われます

白く、そして緑に変色してますね

グラインダーかけた後・・・まあまあの出来です・・・



燃焼室側も磨きました



ここまでの逆の手順で組み上げていきます



で、完成・・・E4エラー出なくなりました



まあ、火を扱う道具ですので、自己責任でお願いします(^_^;)

当方では責任は負えません

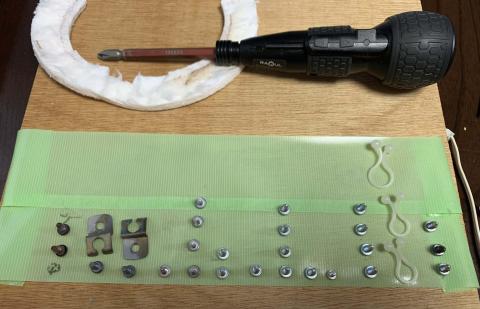

ちなみに、ネジは、ガムテープなどで、貼っておくと手順を間違えないし、無くなりません



これから寒くなりますので参考にどうぞ・・・

更新: 2021/10/29

参考資料

パーツ販売リスト



リンクの頭(買い物上手)

https://k-jz.com/search/%E3%82%B3%E3%83%AD%E3%83%8A%20%E3%83%95%E3%82%A1%E3%83%B3%E3%83%92%E3%83%BC%E3%82%BF%E3%83%BC%20%E9%83%A8%E5%93%81/



コロナ FH-G3215Yも対応



対応機種がすごく多くて汎用性に富みますが、まあ、改善はされないと言うことですね・・・



コロナ部品:点火プラグ/020314004石油ファンヒーター用〔10g-1〕〔メール便対応可〕



https://item.rakuten.co.jp/mellow/020314004/?scid=af_pc_etc&sc2id=af_101_0_0&rafct=g_1







■対応機種■
FA-V32Y, FA-V575BY, FA-V577BY, FH-E301Y, FH-E302Y, FH-E322BY, FH-E323Y, FH-E324Y, FH-E325Y, FH-E326Y, FH-E327Y, FH-E328Y, FH-E329Y, FH-E343BY, FH-E344BY, FH-E345BY, FH-E346BY, FH-E347BY, FH-E348BY, FH-E349BY, FH-E463BY, FH-E464BY, FH-E465BY, FH-E466BY, FH-E467BY, FH-E468BY, FH-E469BY, FH-E573BY, FH-E574BY, FH-E575BY, FH-E576BY, FH-E577BY, FH-E578BY, FH-E579BY, FH-ES32BY, FH-EX301Y, FH-EX321BY, FH-EX32BY, FH-EX3410BY, FH-EX3411BY, FH-EX3412BY, FH-EX3613BY, FH-EX3614BY, FH-EX431BY, FH-EX43BY, FH-EX4610BY, FH-EX4611BY, FH-EX4612BY, FH-EX4613BY, FH-EX4614BY, FH-EX531BY, FH-EX53BY, FH-EX5710BY, FH-EX5711BY, FH-EX5712BY, FH-EX5713BY, FH-EX5714BY, FH-G3210Y, FH-G3211Y, FH-G3212Y, FH-G3213Y, FH-G3214Y, FH-G3215Y, FH-G3410BY, FH-G3411BY, FH-G3412BY, FH-G3613BY, FH-G3614BY, FH-G3615BY, FH-G4610BY, FH-G4611BY, FH-G4612BY, FH-G4613BY, FH-G4614BY, FH-G4615BY, FH-G5710BY, FH-G5711BY, FH-G5712BY, FH-G5713BY, FH-G5714BY, FH-G5715BY, FH-HiX345BY, FH-HiX346BY, FH-HiX347BY, FH-HiX348BY, FH-HiX349BY, FH-HiX465BY, FH-HiX466BY, FH-HiX467BY, FH-HiX468BY, FH-HiX469BY, FH-HiX575BY, FH-HiX576BY, FH-HiX577BY, FH-HiX578BY, FH-HiX579BY, FH-iX322BY, FH-iX323V6, FH-iX325YJ2, FH-iX326E3, FH-iX326YJ3, FH-iX343BY, FH-iX344BY, FH-iX345BY, FH-iX346BY, FH-iX347BY, FH-iX348BY, FH-iX349BY, FH-iX432BY, FH-iX463BY, FH-iX464BY, FH-iX465BY, FH-iX465E2, FH-iX466BY, FH-iX467BY, FH-iX468BY, FH-iX468YJ5, FH-iX469BY, FH-iX532BY, FH-iX573BY, FH-iX574BY, FH-iX575BY, FH-iX576BY, FH-iX577BY, FH-iX578BY, FH-iX579BY, FH-S347BY, FH-S348BY, FH-S349BY, FH-S467BY, FH-S468BY, FH-S469BY, FH-S577BY, FH-S578BY, FH-S579BY, FH-ST3210Y, FH-ST3211Y, FH-ST3212Y, FH-ST3313Y, FH-ST3314Y, FH-ST3315Y, FH-ST3410BY, FH-ST3411BY, FH-ST3412BY, FH-ST3613BY, FH-ST3614BY, FH-ST3615BY, FH-ST4610BY, FH-ST4611BY, FH-ST4612BY, FH-ST4613BY, FH-ST4614BY, FH-ST4615BY, FH-ST5710BY, FH-ST5711BY, FH-ST5712BY, FH-ST5713BY, FH-ST5714BY, FH-ST5715BY, FH-VG3314Y, FH-VG3315Y, FH-VX3615Y, FH-VX4615Y, FH-VX5715Y, FHV-iX302Y, FH-WX3410BY, FH-WX3411BY, FH-WX3412BY, FH-WX3613BY, FH-WX3614BY, FH-WX4610BY, FH-WX4611BY, FH-WX4612BY, FH-WX4613BY, FH-WX4614BY, FH-WX5710BY, FH-WX5711BY, FH-WX5712BY, FH-WX5713BY, FH-WX5714BY, FH-WZ3615BY, FH-WZ4615BY, FH-WZ5715BY, FK-S46UV, FK-S57UV, FK-SB34, GT-324V7, GT-324Y, GT-325Y, GT-326Y, GT-327E4, GT-327Y, GT-328Y, GT-329Y, GT-C30Y, GT-D30Y, GT-D53BY, GT-E30Y, GT-E30YA, GT-E30YB, GT-E32YC, KCF-3214Y, KCF-328Y, MFH-E343BY, SH-E32YC, YH-746BY



こんなに対応機種が・・・恐るべし・・・

と言うことは、メーカーは改善する気なしということですね・・・(T_T)



コロナ部品:炎検知器/020253010石油ファンヒーター用〔10g-1〕〔メール便対応可〕



https://item.rakuten.co.jp/mellow/020253010/?scid=af_pc_etc&sc2id=af_101_0_0&rafct=g_1
