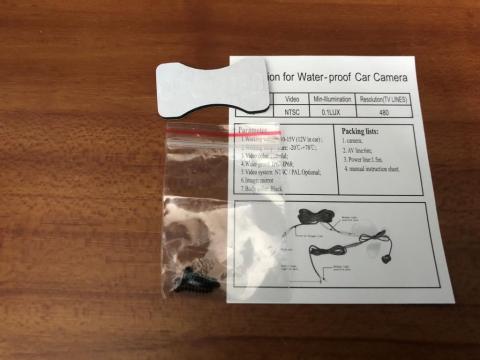

説明書は英語表記ですが、ある程度の知識があれば何となくわかると思います。

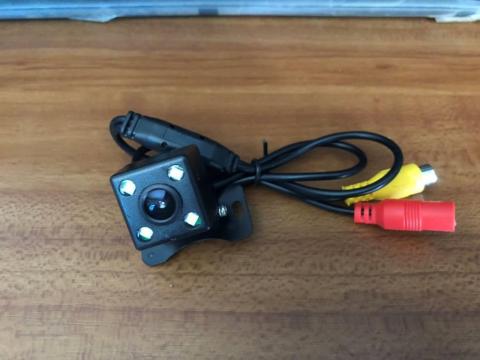

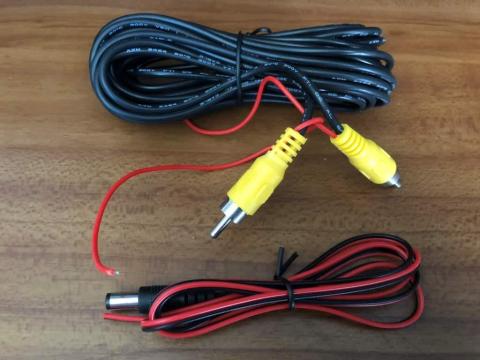

上の映像出力用ケーブルは、カーナビのバックカメラの入力端子に繋ぎます。

赤の線（トリガーワイヤー）はナビによっては配線が必要な場合に使うようです。

今回はアースラインの接続に使いました。

下の電源ケーブルは、赤をバックランプに繋いで１２Vを引っ張ってきました。

黒は映像出力用のケーブルの赤のケーブルに繋ぎました。

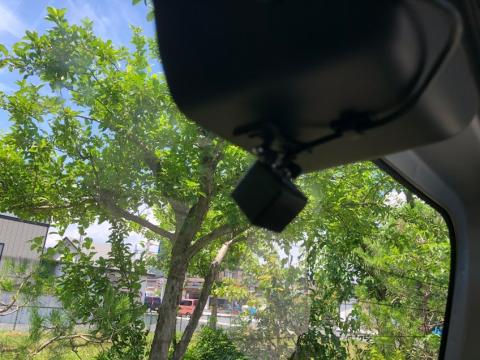

パレットのサードランプの下にバックカメラを取り付け、余計な線はサードランプのケースの中に入れました。

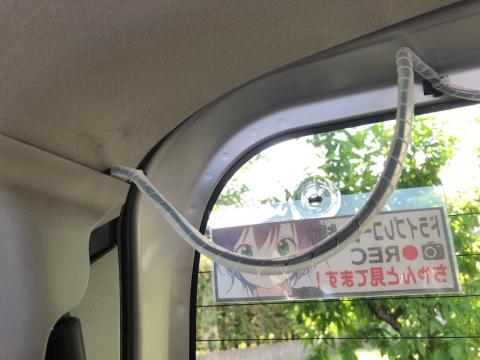

本当は、見えないようにボディーの中を通そうかなと思いましたが、残念ながら断念しました。

配線は割と簡単ですが、引き回しなどを考えるところで悩んでしまいました。

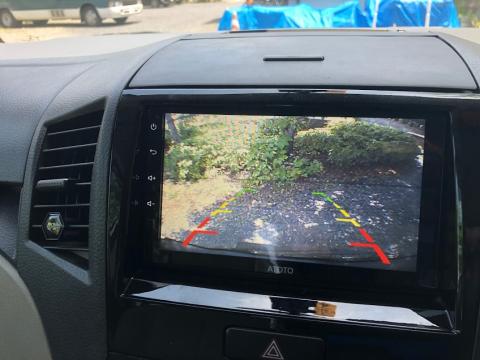

バックにギアを入れると、このようにナビの画面が切り替わります。

ガイド線が表示されますが、それはナビ側の設定ではなくカメラ側で強制的に表示されるようになっています。

画像はチョット粗いような気がしますが、実用には問題ないレベルだと思います。
