HiLetgo YDA138
以前、NFJ YDA138赤基盤を仕上げたのですが色々と扱っているうちに
ICを焼きAmazonで安いこちらを購入
NFJさんが販売したYDA138搭載デジタルアンプ自作キットVer.本国モデルNFJ仕様
（青色基板）と殆どが同じ様です。
もし改造するならNFJ YDA138を参考にされると良い
https://blogs.yahoo.co.jp/nfj_2009/33400548.html
購入した時期によって搭載されているコンデンサが違っているようです。

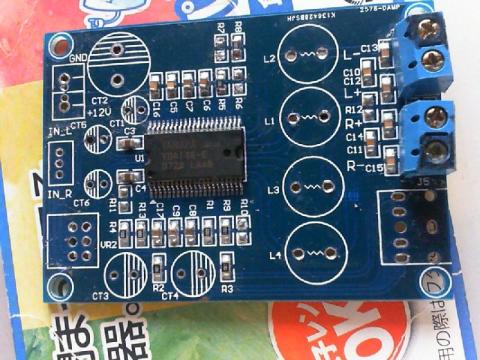

今はこんな状態、表面実装パーツ以外殆ど取り外しNFJ YDA138の残骸からパーツを移植交換するつもりです。
c3,c4やLPFのc10~c15も換えたいですが老眼には負担が重く諦めました。
先ずは30dB設定 R6,R7を取り外し、24dBにはR5,R8に移動
更新: 2017/09/02
グレードアップの為
LPF部のチップコンデンサの交換は容易ではないので思いついたのが
旧YDA138の出入力部を持って来る

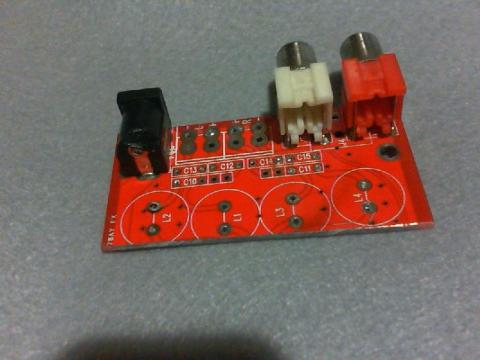

旧YDA138を切断しました
これを使用する利点
LPFにフィルムコンデンサが使えるようになる
ケースの穴あけ加工をせずに済む
-
購入金額
680円
-
購入日
2017年08月30日
-
購入場所
Amazon HiLetgo
