TI(テキサス・インスツルメント)社製の電流電圧モニタ専用IC、INA226を使用したモジュールです。
INA226はすばらしいICなのに、モジュールはちょっと残念な設計でした。
進行中の「マイ・パワーウォール プロジェクト」の電流電圧モニタの部分できるまでの試行錯誤を書いてみます。



#パワーウォール #powerwall




INA226というIC

  • 測定可能電圧:プラスマイナス36V
  • 測定可能電流と精度:シャント抵抗の値により、
    100mΩ ⇨ 測定範囲=± 0.82A、分解能=0.025mA
    25mΩ   ⇨ ± 3.2A、0.1mA
    2mΩ     ⇨ ± 44.23A、1.25mA
  • 電流測定は、ハイサイド、ローサイドいずれでも測定可能
  • 出力:I2C (アドレス設定可)
  • 電源:3.3V(2.7~5.5V) / 0.42mA
  • 単体の価格:1.5~2 USD
  • データシート:http://www.tij.co.jp/jp/lit/ds/symlink/ina226.pdf

現在実験中のリチウムイオン電池(Li-ion)による充放電システムは、当面、21V~29V、1~2A程度となりそうなので、測定範囲は合致しています。
ただし、パッケージが VSSOP (DGS) という0.5mmピッチの10ピンなので手ハンダは難しく、なんらかのブレークアウトボードが必要となります。それでこのモジュールを入手しました。

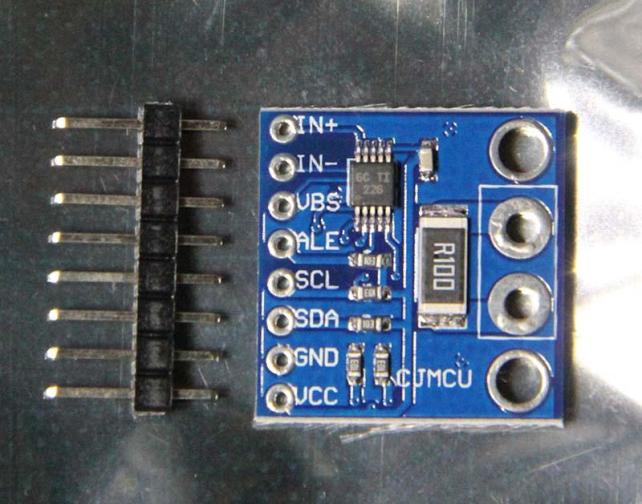

このモジュール



機械実装されたハンダ精度のことを考えると、比較的安価(500円くらい)で入手できるので手軽です。

ところが、シャント抵抗として実装されているのが100mΩで、しかも汎用SMD(面実装)のものでした。

100mΩだと、電流測定の分解能は上がるのですが、測定範囲が狭くなります。抵抗器としての誤差はおそらく5%くらいかと思われますが、測定回路では誤差がさらに拡大する可能性があります。

実際、仮組み時に測定データが、いくつかのマルチメータの値やアナログ電流計の値と異なっていました。ソフトウエア的に補正することも考えましたが、納得できる策とはいえません。

INA226を100mΩのシャント抵抗で使用する場合は仕様上0.8A程度までしか測れないことになっているのですが、1.2Aくらい流れたとき、ICがポンと音をたて少し発煙して いとも簡単にはぜてしまいました。もう少し耐性があるかと思いましたが、入力レベルは厳密に管理する必要がありそうです。

それではと、新しいモジュールで抵抗を同じく汎用タイプの2mΩに換装したところ、ICが破壊する心配はなくなりましたが、やはり精度には不満が残りました。



ちなみに、後述のストロベリーリナックス製では、2mΩの高精度抵抗が使用されていて、基板パターンや実装方法にも配慮がされているようです。



シャント専用の抵抗

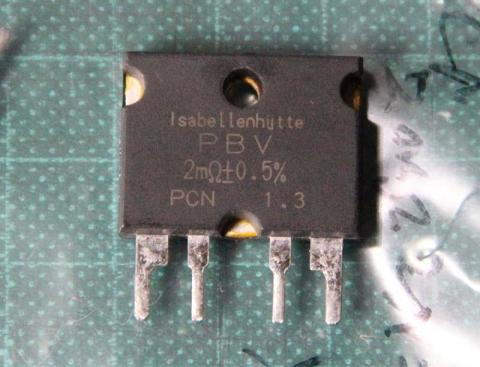

そんななか、なにやら良さげなシャント抵抗を見つけたので入手してみました。(ヤフオクにて約300円/個)





調べてみると、ドイツのイザベレンヒュッテ社製です。

・日本の代理店による テータシート

・1個売り時の国内価格は 1,800円くらい(定価?)

仕様上、ヒートシンクなしなら、1.5W(28Aくらい)、ありだと10W(70Aくらい)流せます。

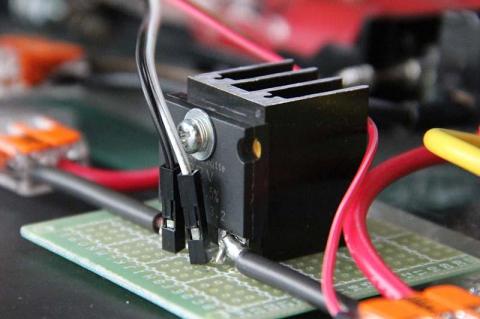

今回の規模ではたぶん不要なヒートシンクも付けて実装・接続してみました。

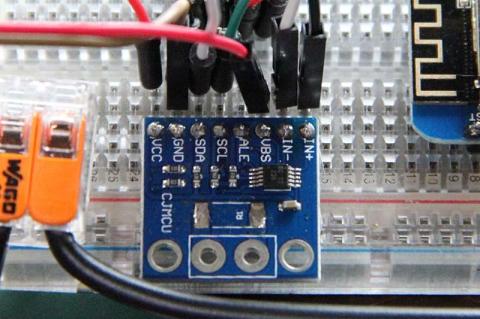

元のSMDの抵抗は撤去して、外付けにしたシャント抵抗の電圧出力をモジュールの入力端子に接続しました。





するとどうでしょう!と言いたくなるくらい、正しく測れているようです。

オーバースペックではありますが。



表示・クラウドへ送信



私的に進めている「My Power Wall(マイパワーウォール)プロジェクト」では、IoTの考えも取り入れたいので、単体で表示する他、クラウドへも接続してみます。





I2Cで出力されたデータは、ESP8266の開発ボード(ESP8266MOD = ESP-12E とシリアルチップ CH340G 搭載の D1 mini V1、ArduinoIDEを使用するとポートに制約あるもののArduinoとプログラム互換あり)で受け取り、

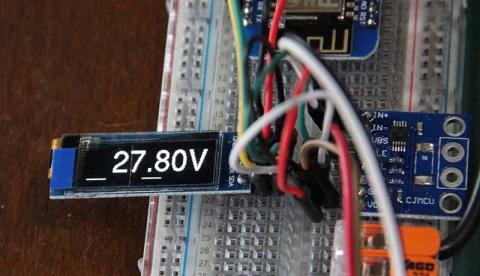

  • 同一I2C上に接続したOLEDディスプレイに表示


    [電流・電圧を交互に表示します]

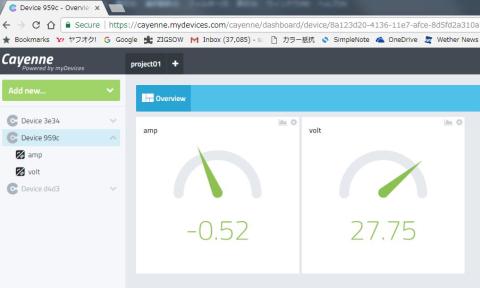

  • Wi-Fiからクラウドサービスの Cayenne に送りブラウザからリアルタイムに確認

    [左のインジケーター:電流(充電中ならプラス、放電中ならマイナスで表示)、右:電圧]

できるようにしました。

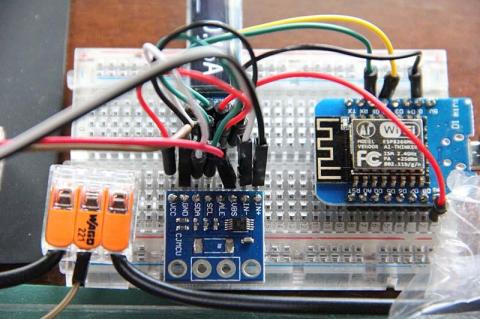

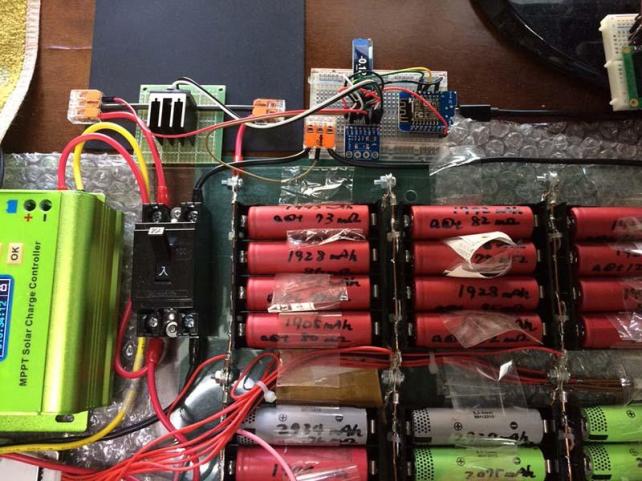

マイパワーウォール(実験版)の電流電圧モニタ部
バッテリー直近のプラス側で測定しています。



いつまでもブレッドボードで、というわけには行かないですが、なんとなく手が回りません。



電流電圧モニタ部の仕様

  • 測定電圧範囲:±36V
  • 測定電流範囲と精度:± 44.23A、1.25mA
  • シャント抵抗は、70Aまで可
  • 測定間隔:5秒
  • 電源:5V(Micro-USB B)  約60mA



参考にした情報



このモジュールの他にも、

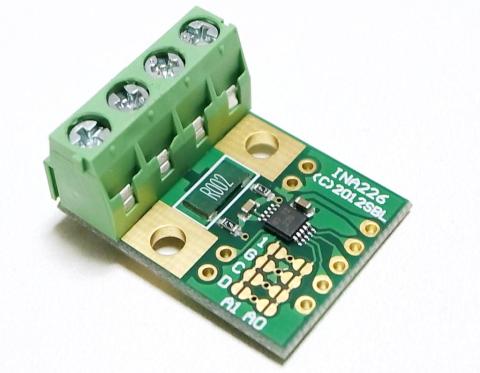

ストロベリーリナックス(国内)が販売しているモジュール

などがあり、こちらは製品説明など日本語で充実しているので、参考にさせていただきました。

ただ、ちょっとコスト高です。(1個 1,000円、税別・送料別)

また、先達の足跡 や
Arduino用のライブラリを書いてくれたポーランド人(?)の記事

見つけたので活用させていただきました。

こちら も 少し参考になりました。







購入先:aliexpress

価格:4.35 USD・shipping free

  • 購入金額

    483円

  • 購入日

    2017年06月12日

  • 購入場所

    Aliexpress
