2016年も引き続き、はんだごて片手にいろいろと工作を進めてみようと思います。
最近、リワークも増えてきて、手持ちの（手動）はんだ吸い取り機もヘタってきました。
手動でも「はんだシュ太郎」というはんだごてに吸い取り機が一体になった機種もあるんですが、できれば自動が欲しい。
リワークが格段に簡単かつ、キレイにしあがるそうです。
以前より、自動の吸い取り機が欲しいと思っていたんですが、けた違いなのでなかなか手が出ず。
正月ということと、ヤフーでTポイントが最大15倍になるのにつられてポチっとな。
自動のはんだ吸い取り機にもいろいろとグレードがあって、据え置きタイプとハンディタイプがあります。
据え置きタイプはヘタすると10万円以上するので論外。
あとは、メーカーも幾つかありますが、使い慣れたHAKKOにしました。
FR300シリーズは比較的新しくて、FR800シリーズの後継機種ということのようです。
週末には到着予定なので、到着したらリポートします。
2016.01.09

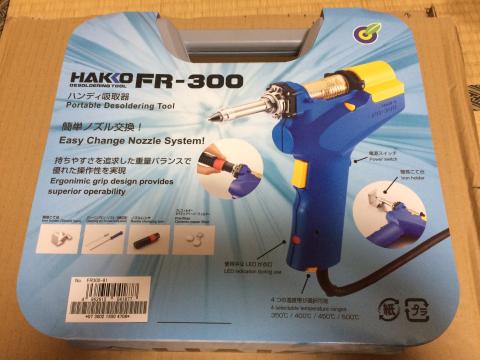

さて、こちらも到着しました。
はんだごての10倍高価な、はんだ吸い取り機を買うってどうなんでしょうｗ

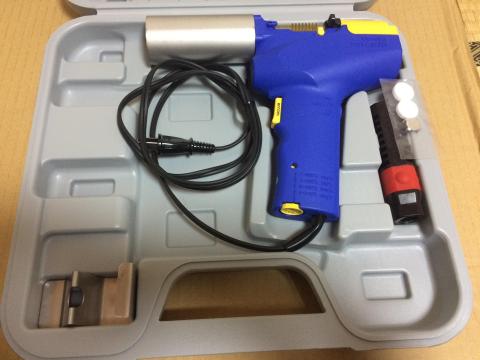

パッケージを開けるとこんな感じ。
付属品は少ないです。
手動はんだ吸い取り機と違ってモーターで吸引するんでしょうけれど、
イマイチ機構がわかりません。

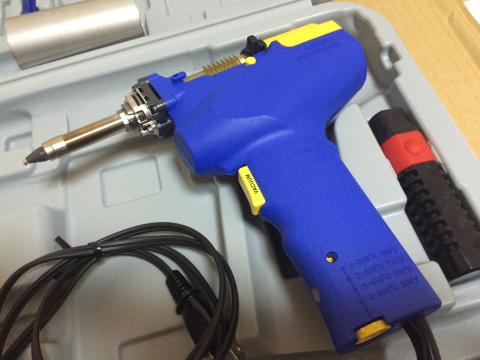

手に持った感じは若干重さが気になります。
実際使ってみないと、この重さがどれくらい作業に影響するかわかりませんけれど。

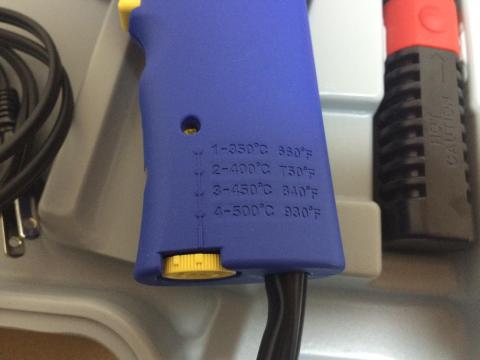

温度調節は４段階。すごいです。
手もちのはんだごてより高性能ですｗ
というわけで、年明け最初の製作がまだなので、出番はもう少し後になります。
ちなみに、英語ですがこの動画が割とわかりやすいです。
2016.01.11
とりあえず、使ってみることにしました。
MCK-GENのピンソケットをはずしてみることにします。

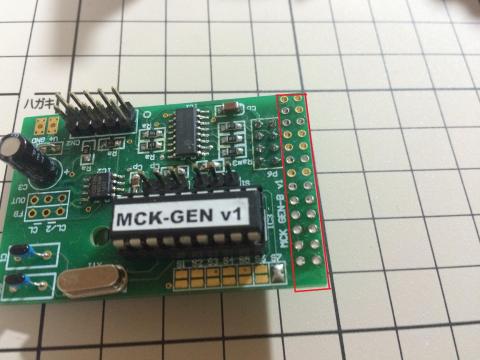

基板右端の赤枠で囲った部分です。
ピンヘッダとかソケットってすごく外しにくいですよね？

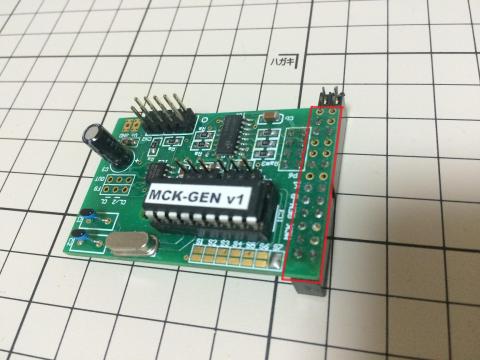

ものの３分程度ではずれました（笑）もう笑っちゃうくらい簡単です。
吸い取り機の先端の穴にリードの先端を合わせて、はんだが溶けたタイミングでバキュームボタンを押すと、あっという間にはんだが吸い取られます。
リード部品なんかは瞬殺だと思います。
ピンヘッダとかソケットは手動のはんだ吸い取り機だとうまく処理するのが難しいと思います。
ホールの中に残っているはんだをキレイに吸い取るのが至難の業。
これを無理やり引き外そうとすると、基板が損傷したりする危険もあります。
また、吸い取ったはんだはフィルターで回収されるので、はんだの細かい屑が飛び散ることもありません。（その分、オプションのフィルター交換が必要になります。）
また、気になっていた重さですが、手に持って基板に先端を充てる操作をしてみたところ、
重心がうまく調整できて連続でスムーズに吸い取り作業を進めることができます。
このあたり、実に良く考えられていると思います。
また、バキュームの音ですが「ブルブルブル」っていう感じで思ったほど大きくはないです。
詳しくは前述のビデオを見てもらえると雰囲気がわかると思います。
ちょっと使用しただけで、この威力わかりました。
リワークが多い方は一度検討してみてはいかがでしょうか？
-
購入金額
27,000円
-
購入日
2016年01月03日
-
購入場所
ヤフーショッピング（あきばお~）
