S/PDIFの入出力制御基板

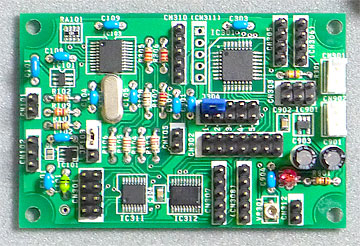

以前から気になっていた、美武クリエイトのDAI基板をヤフオクで購入してみました。

DAI基板ですので、同軸&光デジタル入力ー>I2S変換し、DAC基板へ受け渡すインタフェースの役割を持っています。

DAI基板は他に所有しているので、それを使えば良いということなんですが、この基板は幾つか特長があります。



(1)レシーバーをつかさどるWM8804は低ジッター



S/PDIFを受けつけるレシーバー内蔵のPLLは元々ジッター発生を避けられない仕様であると

いわれています。

WM8804(& WM8805)は、CS8416やDIX9211と比較して低ジッターだという評価があります。



(2)ホストモード、スレーブモードと2種類の動作モードが選択できる。



ホストモード:S/PDIFを受け付けDACへと受け渡すレシーバーとして動作する。

スレーブモード:I2S信号をS/PDIFへ変換し、出力する。



(3)I2Sを切り替えるMPXを搭載する。



ホストモードでは通常、S/PDIF->I2Sしか動作しませんが、

I2Sの入力切替ができる回路を搭載している。

これによって、I2S->I2Sの経路が確保できる。(これが今回重要)

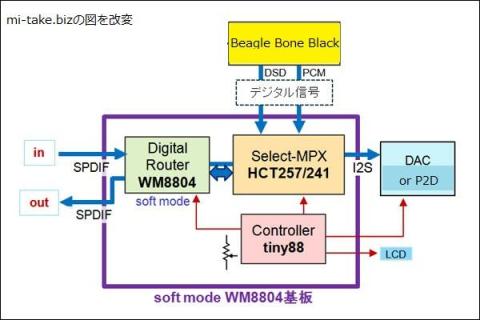

というわけで、この入出力系統を図式するとこうなります。

(美武クリエイトさんの図を引用し、改変して掲載)





<このDAI基板を使ってやりたいこと>



(1)PCのデジタル出力やCDプレイヤーをAK4490などのDACと組み合わせる



 現在、BBBで繋いでいるDAC経由で再生できると入力選択の幅が広がります。



(2)Beagle Bone BlackやRPiのデジタル信号をS/PDIF入力しかないDACとつなぐ



 これはオマケですが、BBBをトランスポートとしてメーカー品などのDACと繋げられれば

面白いと思います。



これらを実現できる基板を探していたところ、幾つか見つかりましたが美武クリエイトのDAI基板が手ごろで使い勝手がよさそうでした。



到着を待って試してみたいと思います。



BBBと本DAI基板との間にP2D基板をはさむべきか、それともBBBとDAI基板は直結し、

出力側のDACとの間にP2D基板をはさむべきか、少し考慮するところではありますが、



(1)P2D基板のジッタークリーニング、もしくはSRCのリサンプリングによってS/PDIF入力のジッター低減効果が期待されること、



(2)S/PDIFのオーバーサンプリング、あるいはDSD変換が可能なこと。



これらの理由から、DACの手前にP2D基板をはさむ構成で考えます。



BBBは、SCKの出力が可能なので問題ありませんが、

RPiの場合はBCKのみの出力なのでSCKなしでこの基板を経由できるかは

もう少し調べる必要がありますね。




2015.12.26



こちらも基板が到着しました。

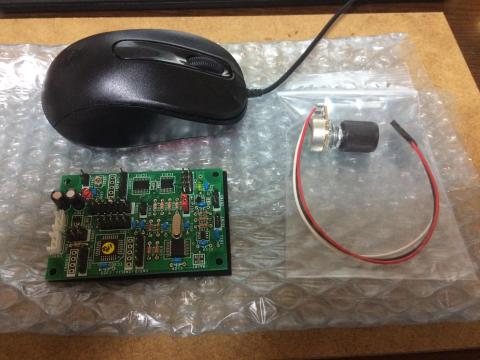

Mi-Takeさんの「System72」基板ってとても小さいんですね、

マウスよりも小さいし。

これもボチボチ遊んでみましょう!




2015.12.27

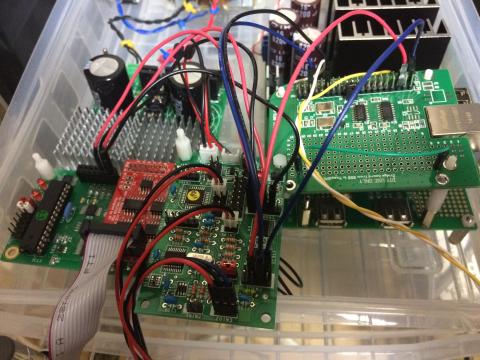

仕様書に従って配線、かなり煩雑になってます。





I2S入力の他に、S/PDIF入力、I2S出力、入力切替スイッチなどなど。







まずは、ホストモードで出音してみます。

DAIとしての標準的な使い方ですね。



PC->USBDAC-(S/PDIF)->DAI->AK4490DAC->IVアンプ

44.1KHzで再生、問題なく出音できました。



次はスレーブモードで試してみましょう。

BBG->DAI->AK4490->IVアンプ



あれ?音がでない?

仕様の再確認中です。



スレーブモードでS/PDIF出力がでているかを確認してみましょう。

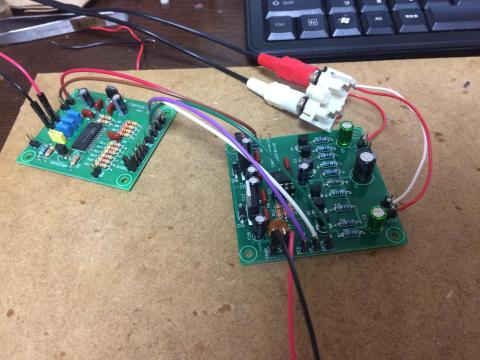

まずは、受け側のDACを調達。



久しぶりに箱の中から引っ張り出してきました。

この基板は接続がシンプルで12Vだけで動作するので、確認用にもってこいです。







まずは、USB-DACのS/PDIF出力をつないで出音確認します。

問題なく出音が確認できました、というかこのNOS-DACやっぱり音がいいです。

だからNOSってあきらめきれないんですよねぇ、PCM1704欲しいw



出音が確認できたところで、DAI基板に接続します。

ん、やっぱり音出ない(泣)



接続確認を再度行う必要ありですね。

ちなみにこの基板のI2S入力はCombo384を推奨しているので、

ピンアサインをあらためて確認しておきます。

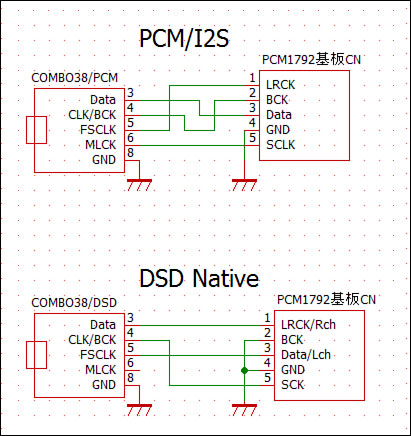

左側がBBG、右側がDAI基板と見立てて、あらためてチェックしておきましょう。

検証はさらに続く。




2016.01.10



なおも検証は続きます。



・マスターモードでの動作は問題なし

・スレーブモードでの出音ができない



と、BBGからの配線を確認などしていますが、いまのところ配線ミスはなさそう。



いろいろ弄っていると、あれ?



なぜか、S/PDIF入力がそのままS/PDIF出力できています。

本来なら、S/PDIF入力は出力されず、I2S入力側が優先されるはずなのに・・・



まいりました。



それと、仕様書の記載ミスがあるような感じです。

きちんとスレーブモードに切り替わっていないのかもしれないです。



美武クリエイトさんに質問メールを出しました。




2016.01.11



美武クリエイトさんと2回ほどメールでやりとりさせていただきました。

保証範囲外の使い方にも関わらず、非常に丁寧に対応していただき助かりました。



結論からいえば、仕様通り動いておりますw



ただし、マルチプレクサを切り替える処理で、入力(8pin)のDSD入力識別信号を見ているので、

これが短絡しないとI2S外部入力に切り替わらないってことのようです。



はぁ、原因はほぼ特定できたものの、面倒くさくなってきたw





いろいろと欲張ってしまったかもしれません。

ちょいと冷静になって、今後の環境を再検討してみます。








と、P2D基板の仕様をなにげなく見ていたところ、PCM/DSD制御信号の出力が可能であることを発見



現在:BBG->(I2S)->WM8804->(I2S)->P2D->(I2S)->AK4490



修正:BBG->(I2S)->P2D->(I2S)->WM8804->(I2S)->AK4490



P2D基板とWM8804制御基板を入れ替えれば良い。



おまけにWM8804は入力ジッターが多いとロックがはずれることもあるんですが、P2D基板でリクロックとMCKのジッタクリーニングができるので、理に適っているかも。



では、早速組み換え作業に入ります。

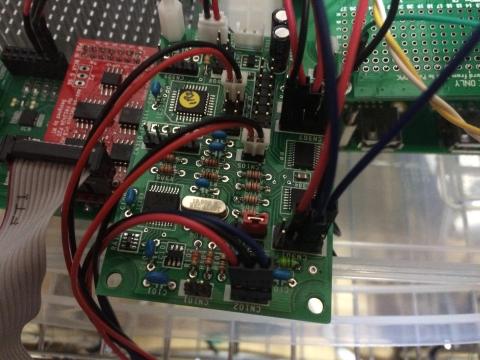

組み換え完了



結論から言いますと、うまくいきました。(^^)



P2D基板から出力される、PCM/DSD制御信号をWM8804基板がうまく受け取ってくれ、

無事にスレーブモードで動き始めました。



と、



BBGでプレイしてDAS-702ESで再生できています。

ようやく異色の組み合わせで音楽を楽しむことができました。





相変わらず、バラックで汚いですw

これでかなりケーシングのベースとなる構成が固まりそうです。





DAS-702ESもしっかりロックしています。





めでたしめでたし。
