マイコンボードで遊んでいると、母艦が無くても標準出力が欲しい時があります。

そのために買いました。

買った時は液晶モジュールと取り付けピンヘッダが分離して梱包されていました。

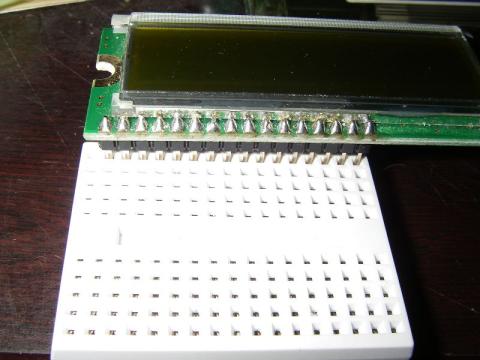

使用する場合は、下の図のようにハンダ付けを施す必要があります。

Arduino Lilypad使いならば、コンダクティブスレッド（導電性の糸）で配線を施してもいいかもしれませんね。

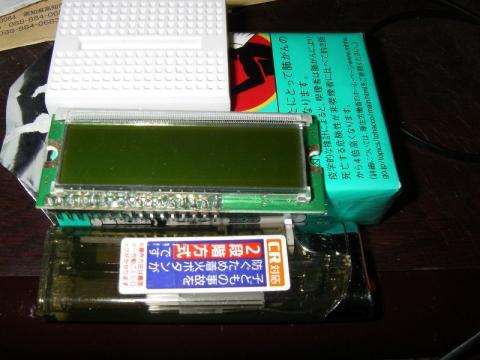

サイズ比較

サイズ比較として、よく筆者の近くにある標準原器的なものと比べてみました。

文字を横に16文字も表示できる割には横幅を取りません。

超小型というよりかは、「思ってたより小型かな」と感じる程度です。

1文字の横幅は大体2.5mmピッチ1.5個分くらいです。

大きすぎずもなく、小さすぎずもなくといった感じでしょうか。

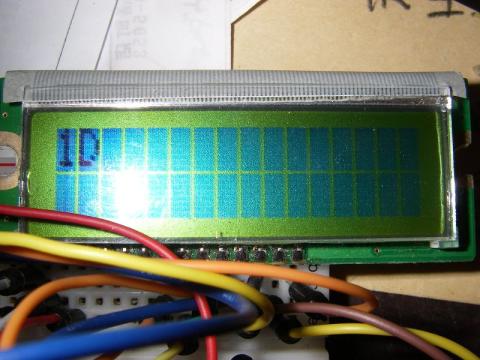

全部のドットを表示してみるように液晶の濃度を調整すると、こんな感じです。

セル全点灯

写真ではわかりにくいかもしれませんが、バックライトも点灯しています。

インタフェースICに日立HD44780の命令互換品を使用しているので、往年のHD44780での制御方法がそのまま使えます。

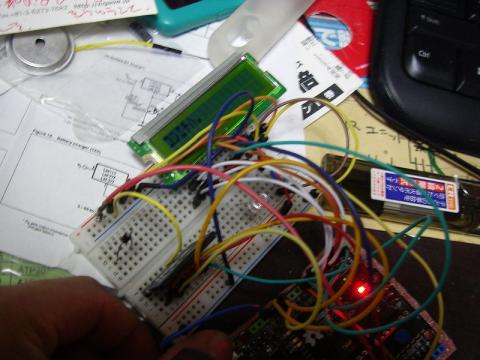

Arduinoでは標準のLiquidCrystalライブラリを入れるだけという簡単操作で、Serial.printをlcd.printに置き換えられます。

裏側の基板はこのようになっています。

COBなLSIが２つ。

安い電卓のように、ベアチップを樹脂でモールドした、所謂COBパッケージのIC(LSI?)が2個並んでいます。

リビジョンも若いようで、R7, R8が0Ωチップ抵抗でジャンパされていたり、上部写真左端のピンの左側がハンダジャンパされています。

ハンダ付けの箇所も、手作業なのかどうかは判りませんが、部品が斜めになっているところがあったりします。動いてるからOKなのですが、流石中華クオリティ。

俺たちにはできない荒削りな製品を作って販売するっ！そこに痺れる！憧れるゥ！

惜しむらくは制御基板と液晶との接続です。

導電性プラスチックフィルムをヒートシールで接着する方法で両者を繋いでいるのですが、不幸なことに私の購入したブツは液晶側のヒートシールの貼り付けがナナメっていました。

こちらは大丈夫

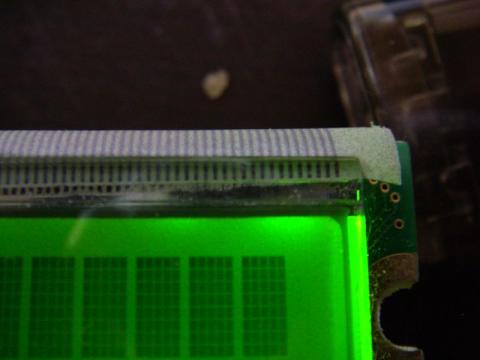

問題の箇所。

フィルムはペランペランですし、いつ剥がれるか心配です。

おっと、大切なことを書き抜かってました。1キャラクタのサイズは5*8ドットです。

ポケコンなんかでは5*7、MSXなんかでは6*8（だったかな）だったので、それらに比べて高さに余裕を持ってキャラクタが表示されます。

また、HD44780コンパチなので、CGRAMという領域が8語あり、オリジナルのカスタムキャラクタを8個作成できます。

電池駆動の作品なんかで重宝しそうですね。

Arduinoスケッチで書くとこうなります。

// gaiji 0
byte gaiji_Delta[8]={
B00000,
B00001,
B00011,
B00101,
B01001,
B10001,
B11111,
};

数学の「Δ」記号を定義してみました。
