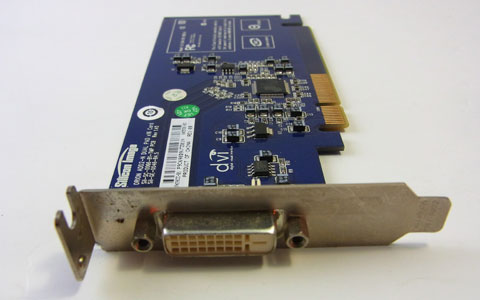

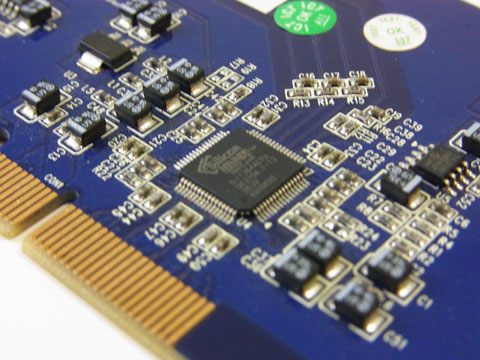

一見グラフィックボードのように見えるが、それにしては質素すぎる基盤に小さなチップ。
基盤の1/3程は空きスペース。スロット形状こそPCI Express x16だが、端子は x4相当の部分しか実装されていない。
実はコレ、ADD2カードというインテルオンボードグラフィックの出力形式を増やすためのカード。
対応マザーボードに挿す事で、このカードならDVI出力が可能になる。インテルのチップセット統合型オンボードグラフィックは基本D-Sub出力なので、コストや消費電力を抑えつつDVI出力を確保したいメーカー製PCなどに装着されていたようだ。
コレ自体も記憶が間違っていなければHPのスリムデスクトップに使われていたもの。ちなみにHDMI用もあるとか。
対応チップセットは下記参照。
http://support.intel.co.jp/jp/support/graphics/intel915g/...
945GからQ45まで、LGA775世代のオンボードグラフィックなら大抵使えそう。
当然グラフィックボードのように描画用のチップを搭載しているわけではなく、あくまで出力形式を増やすだけなので性能はオンボードグラフィックの性能（945Gなら945G）のママ。
余談だが、i845G等に対応したAGP用の同系統カード「ADDカード」というのもあるそうな。
せっかく発掘したので動作確認をしたいのだが、コイツはロープロファイルブラケット。適当なフルプロファイルブラケットに交換できないか漁ったのだが、一般的なグラフィックボードとはコネクタ位置がかなりズレる為断念。

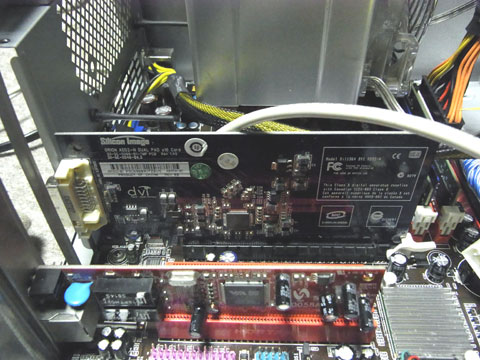

とりあえずブラケット無しでG31マザーに装着してみる。

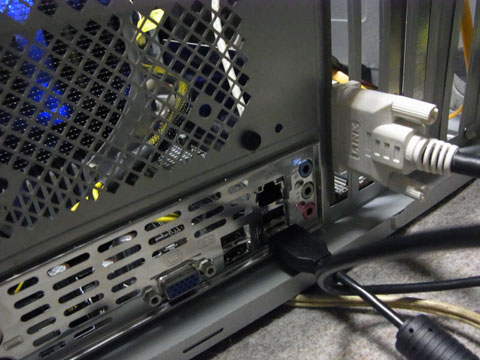

…あっさり出力された！BIOS画面も出る！変わったことも無い！ネタもない！！
しかしまあ、今となっては廉価なグラフィックボードなら格安で手に入るので、自作PCならグラフィックボードを使ったほうが無難。
発熱や消費電力がシビアなスリムPCや、信頼性重視のホームサーバー用途なら余計な故障原因を作らないですむので活路はあるかもしれないが…どちらにせよチップセット統合グラフィックの終焉と共に役目を終えてしまったタイプの製品といえるだろう。
-
購入金額
0円
-
購入日
2010年頃
-
購入場所
しばさん
2013/02/26
けんこうさんさん
2013/02/27
持ってますよ！＾＾
845G～865G用とnForce用とSIS用のADD！
nForce用位しか使いませんでしたが・・・＾＾；
下小川さん
2013/02/27
ちなみにコレ使うとデュアルモニタもできるとか。
そしてけんこうさんADDカードお持ちですか！さすが！！
SISやnForceでも動いたんですね～
Schrödingers Katzeさん
2013/02/27
うまくいかないもんだ。
でも、接続どうなってるのかしーら？
チップセットが判定して、相応の処理をするんだろうか。
下小川さん
2013/02/27
インテルのサイトによれば「SDVO（Serial Digital Video Out）」という規格だそうです。
白輝望さん
2013/03/01
という需要ならあるかもしれないですね。
下小川さん
2013/03/26
オンボードのD-SubとコレのDVIの組合せでデュアル出力できましたねー。
まあできなかったらヒドイきがしますがｗ
ちなみにDVIを2個装備したADD2カードもあったらしい…実物見たことないですが。
