先日お駄賃でいただいたマザーボードです｡

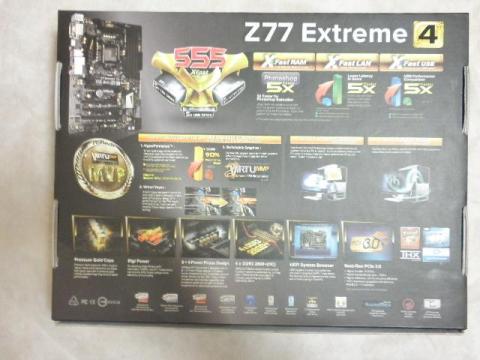

製品名 ASRock Z77 Extreme4
上位版のExtreme6の下位モデルになります｡
付属品はSATAケーブル2本､ASRock SLI_Bridge_2Sカード､I/Oパネルです｡
【仕様】
CPU - 第 3 世代および第 2 世代 Intel® Core™ i7 / i5 / i3 in LGA1155 パッケージに対応
- デジタル電源
- 8+4 電源フェーズ設計
- Intel® Turbo Boost 2.0 技術をサポート
- Intel® K-Series Unlock CPU に対応
- Hyper-Threadingテクノロジー対応
焦げ茶色のレジストリです｡珍しいです｡
チップセット - Intel® Z77

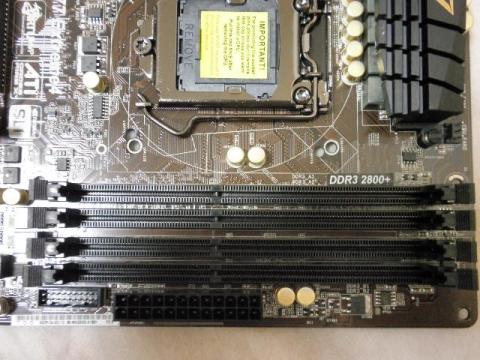

メモリー - デュアルチャネル DDR3 メモリテクノロジー
- 4 x DDR3 DIMM スロット
- DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC、un-
bufferedメモリ対応
- システムメモリの最大容量: 32GB*
- Intel® Extreme Memory Profile (XMP) 1.3 / 1.2 対応
BIOS - GUI でサポートされた 64Mb AMI UEFI Legal BIOS
- 「即時使用PnP」対応
- ACPI 1.1ウェークアップ機能対応
- ノージャンパー対応
- SMBIOS 2.3.1対応
- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電圧マルチ調整
内蔵グラフィック - 対応する Intel® HD グラフィックス・ビルトイン・ビジュアル機能: Intel® クイック・シン
ク・ビデオ 2.0、Intel® InTru™ 3D、Intel® クリアー・ビデオ HD テクノロジー、Intel® Insider™、
Intel® HD グラフィックス 2500/4000
- Intel® 22nm CPUを搭載したPixel Shader 5.0, DirectX 11. Intel® Sandy Bridge CPUを搭載
したPixel Shader 4.1, DirectX 10.1.
- 最大共有メモリ 1760MB
- 複数グラフィック出力対応: D-Sub, DVI-DおよびHDMI
- HDMI 1.4a 技術対応、最高解像度 1920x1200 @ 60Hz
- DVI 対応、最高解像度 1920x1200 @ 60Hz
- D-Sub 対応、最高解像度 2048x1536 @ 75Hz
- Auto Lip Sync、Deep Color (12bpc)、xvYCC、HBR (High Bit Rate Audio)、HDMIをサポート
- HDCP 機能、DVI、HDMI ポート対応
- Full HD 1080p Blu-ray(BD) / HD-DVD使用、DVIおよびHDMIポート対応
オーディオ - 7.1チャネルHD Audioおよびコンテンツ保護機能 (Realtek ALC898 オーディオコーデック)
- Premium Blu-ray音質対応
- THX TruStudio™
ネットワーク - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- インターネットウェークアップ (Wake-On-LAN) 対応
- エネルギー効率の良いイーサネット 802.3az のサポート
- PXE
拡張スロット - 2 x PCI Express 3.0 x16 スロット (PCIE2/PCIE3: シングルカードx16 (PCIE2) / x8
(PCIE3) あるいはデュアルカードx8/x8モード)
- 2 x PCI Express 2.0 x1 スロット
- 2 x PCI スロット
- AMD Quad CrossFireX™およびCrossFireX™
- NVIDIA® Quad SLI™、SLI™をサポート
SATA3 - 2 x SATA3 6.0 Gb/s コネクタ (Intel® Z77)、サポート RAID (RAID 0, RAID 1, RAID 5,
RAID 10, Intel® Rapid StorageおよびIntel® Smart Response技術), NCQ、AHCI およびホット
プラ グ機能

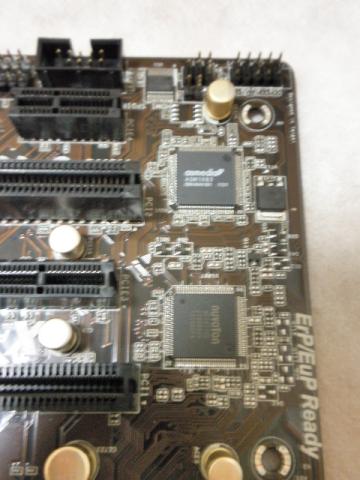

- 2 x SATA3 6.0 Gb/s コネクタ (ASMedia ASM1061)、サポート NCQ、AHCI およびホットプラグ
機能 (SATA3_A1 とeSATA3コネクタは共用)
USB 3.0 - 2 x リアUSB 3.0 ポート (Intel® Z77), USB 1.0/2.0/3.0 に最高 5Gb/s まで対応
- 2 x リアUSB 3.0 ポート (ASMedia ASM1042), USB 1.0/2.0/3.0 に最高 5Gb/s まで対応
- 1 x フロントUSB 3.0 ポート (Intel® Z77) (2 USB 3.0 ポート対応), USB 1.0/2.0/3.0 に最高
5Gb/s まで対応
コネクタ - 4 x SATA2 3.0 Gb/s コネクタ、サポート RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel®
Rapid StorageおよびIntel® Smart Response技術), NCQ、AHCI およびホットプラグ機能
- 4 x SATA3 6.0 Gb/s コネクタ
- 1 x 赤外線ポート
- 1 x CIR ポート
- 1 x COM ポート
- 1 x HDMI_SPDIF ポート
- 1 x 電源 LED ポート
- CPU/ケース/電源ファン コネクタ
- 24 ピン ATX 電源 コネクタ
- 8 ピン 12V 電源 コネクタ
- フロント音源ポート コネクタ
- 3 x USB 2.0 ポート (6 USB 2.0 ポート対応)
- 1 x USB 3.0 ポート (2 USB 3.0 ポート対応)
- 1 x Dr. DebugおよびLED
後部出入力ポート I/O パネル
- 1 x PS/2 キーボード/マウス ポート
- 1 x D-Sub ポート
- 1 x DVI-D ポート
- 1 x HDMI ポート
- 1 x SPDIF 光出力コネクタ ポート
- 2 x 直接使用可能 USB 2.0 ポート
- 1 x eSATA3 コネクタ
- 4 x 直接使用可能 USB 3.0 ポート
- 1 x RJ-45エリアネットワークポートおよびLEDインジケータ (ACT/LINK LEDおよびSPEED LED)
- 1 x CMOSクリアスイッチ (LED付)
- HDサウンドジャック: リアスピーカ / ミドルスピーカ / 低音スピーカ / サウンド入力 / フロントス
ピーカ / マイクロフォン
オリジナル機能 - ASRock Extreme チューニングユーティリティ (AXTU)
- ASRock Instant Boot
- ASRock Instant Flash
- ASRock APP Charger
- ASRock SmartView
- ASRock XFast USB
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock クラッシュレス BIOS
- ASRock OMG (オンライン・マネージメント・ガード)
- ASRock Internet Flash
- Lucid Virtu Universal MVP
- ハイブリッドブースター (Hybrid Booster):
- CPU 周波数ステップレスコントロール
- ASRock CPU 過熱保護テクノロジー (U-COP)
- 起動失敗回復テクノロジー (B.F.G.)
- コンボ・クーラー・オプション (C.C.O.)
- グッドナイト LED
上位版のExtreme6との差は､
SLI/XFire 電源 コネクタ
DisplayPort
IEEE1394のありなしになります｡Etreme4にはこの3つがありません｡
下位版とはいえ､8+4 電源フェーズ､SATA8ポート+eSATA1ポート､オンボードの電源､リセットボタン､I/OにはCMOSクリアボタン､ゴージャスなゴールドコンデンサと､下位版とは思えないほどの仕様となってます｡
またDDR3-2800まで対応ということですが､調べた限り､DDR3-2800のメモリを探すことができませんでした｡
今回のこのマザーのために､こちらのメモリを手配しました｡
このメモリのレビューにも書いてますが､マザーの色ともバッチリ合うと思います｡
まだ実際使ってないなど何とも言えませんが､仕様を見る限り､ミドルレンジの売れ筋になるのではと思います｡
-
購入金額
15,980円
-
購入日
2012年04月11日
-
購入場所
和屋さん
