GTX580はmsiのLightningも使用しております。
LightningはSandy機でベンチ遊びに使用するのが目的なので、Lian-Liのオープンケース
にて、まな板状態での稼動状況です。
Twin Frozrでも、LightningはⅢになってる事もあり、冷却性は抜群です。
室温30℃の環境でも、アイドル時40℃を超える事はありません。
それに対して、EVGAの方はリファレンスクーラーと云う事もありますが、更にケースに入れて
運用してる事も加わり、アイドル時でも50℃近くまで温度が上がってしまいます。
このままでは、夏を乗り切れるか？不安を感じてました。
そこにmsiから、このクーラーの発売があり、「これだ！」と喜んで突撃しました。

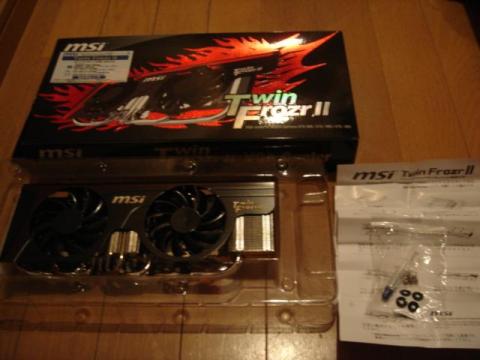

内容物はクーラー本体、取り説、グリス、固定用のスプリング付きネジ4本、プラスチック
ワッシャー4本、と至ってシンプルです。
先ずはリファレンスクーラーを外します。
Twin Frozrシリーズのクーラーを搭載したビデオカードは、これまでに何個か使用して
来ました。そのどれもが、なかなかの冷却性能を見せてくれてました。

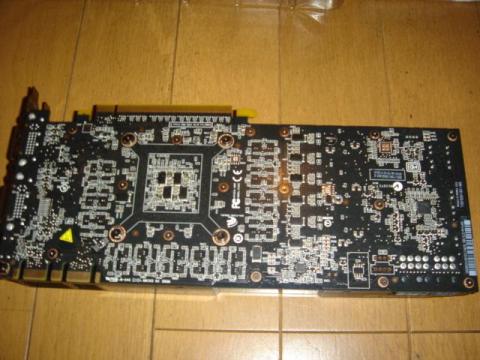

GPU四隅の＋ネジ4本は勿論、EVGAの580SCではその他のトルクスネジも全て、更にケース
背面の端子側の＋ネジも外す必要があります。
ここいらは、各社の作りに拠ってまちまちかと思われますが、リファレンスならそう大きくは
変わらないかと。
Lightningは全てが＋ネジですが、EVGAの場合はトルクスでも小さいサイズのネジですから
交換をお考えの方は、予めお手持ちの工具を確認する事をお勧めします。
クーラー本体がフリーになったら、ファンの電源ケーブルも外す事を忘れずに。
自分の場合は、このコネクタが滅茶苦茶固くて苦労しました（なかなか抜けなかった）
リファレンスクーラーを取り外したら、いよいよTwin FrozrⅡの取り付けです。
付属のグリスは使わずに、現状一番信頼しているMX-4を使います。
あくまで、好みの範疇ですがMX-4はCPUクーラーにも使用しており、その性能には満足
しています。
Twin FrozrⅡの固定は、GPU周りの4本のネジだけでの固定です。
レファレンスが、あれだけ多くのネジで固定されてた事を考えると、若干の不安を覚えます。
では、肝心の冷却性能は？と言うと…

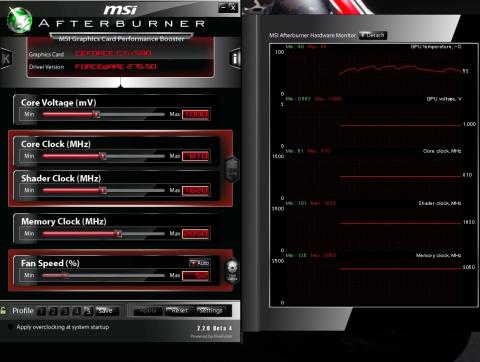

室温30℃の環境で、アイドル時は40℃台中盤までは下がりました。
交換前は50℃を越えてた事を考えると、それなりの効果は感じます。
では、ベンチマークテストでは？

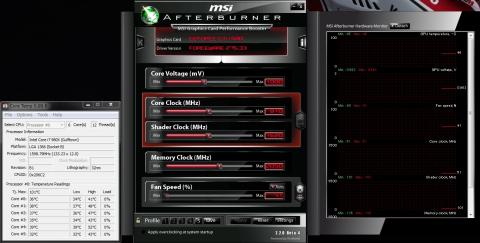

CPUもGPUも定格で3DMark11を廻してみました。
ベンチ中のMax温度が68℃程と、かなりの低下を感じます。
交換前は80℃近くまで上がってました。
これは期待出来そうだなぁ！と感じ、Core990/Mem2450MHzでベンチスタート。
あっけなく、グレーアウトしました（涙）
その後、更に設定を下げてアタックしましたが、ことごとく完走には至りませんでした。
やはり室温が高過ぎる模様です。
冬場はCore1000/Mem2500MHzで完走してた固体なんですが、全く無理な手応えでした。
でも、一つだけ気になる点があります。
今までビデオカードのクーラーを交換して、冷却性能の向上を感じた事は何度も在ります。
が、それらのクーラーには全てビデオカードのメモリチップの冷却用のヒートシンクが付属
してました。
ところが、この製品には一切その様なヒートシンクは付属してません。

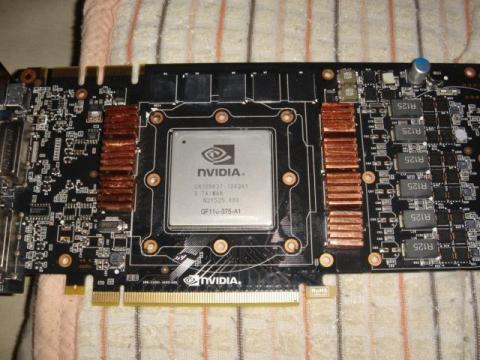

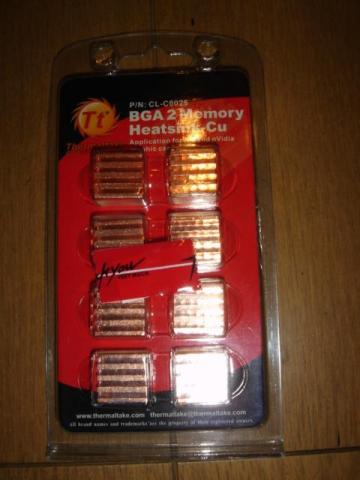

これは、多分メモリが熱に負けて完走できないのでは？と考え、Termaltakeのビデオメモリ
用のヒートシンクを購入してみました。
銅製のシンクが8個入って、お値段680円でした。
取り付けは予め貼ってある両面テープで貼り付けるだけです。

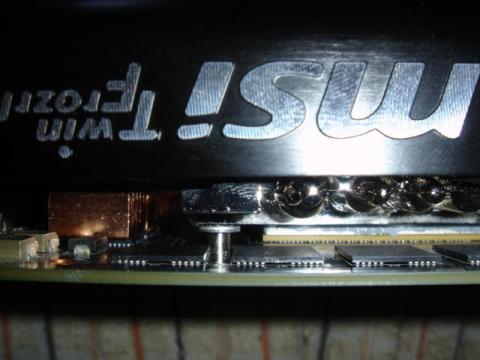

画像上側の4個には貼り付けられませんでした。
何故か？と言うと、クリアランスの問題があったからです。
かなり見難くて申し訳ありませんが、クーラー本体の造りから、その部分にヒートシンクが
入るクリアランスはありません。
仕方なく、7個だけ貼って様子を見ます。
結果的には、冬場の設定では全くベンチを完走させる事は出来ませんでした。
やはり室温的に無理がある模様です。
節電を考えると、エアコン全開にしてまでベンチする気にはなれません。
総合的に見ると、アイドル時の温度は確実に下がる事、ベンチする時にファンの回転数を
100％にしても、リファレンスよりは圧倒的に静かな事、等々それなりの効果は感じます。
ただ、ベンチスコアを求めるのなら、期待し過ぎるとガッカリするのかも？と感じます。
費用対効果としては、まぁそれなりなのでは？って感じですかね。
余談ですが、ZalmanのGTX580用のクーラーでもメモリ用のヒートシンクは付属しないみたいです。もしかすると580には要らないのか？とも感じますが、確証はありません。
☆追記です☆

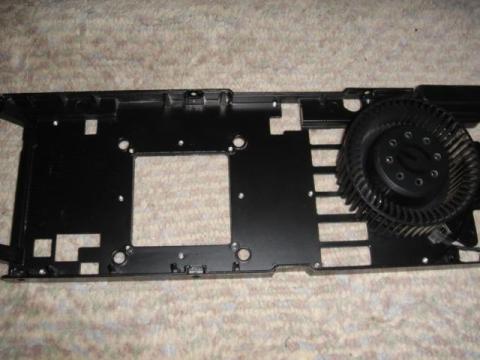

EVGA純正のクーラーをバラした画像をUPします。

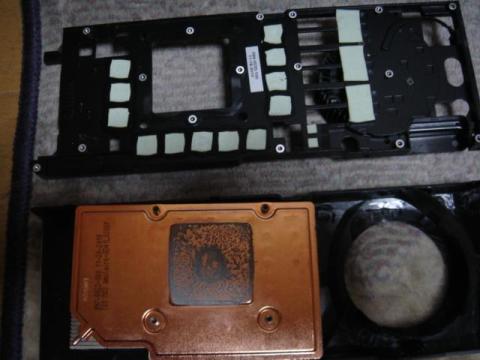

GPUダイより遥かに大きな接触面は銅製のヒートシンクが内臓されてます。
カードと接触する部分には、メモリとVRMの両方に接着する為と思われるテープが貼ってあります。
ただ、このプレート自体は単なるプラスチック製でした。
しかも、ヒートシンク側に密着してる訳でもありません。
素材がプラスチックな事を考えると、このプレートで熱伝導してると考えるのは無理がある気がします（あくまで自分の感覚での話ですが）
GTX580のリファレンスクーラーは、ある程度強力なブロアーファンの力で、過剰とも思える
銅製の接触面から熱を奪う考えな気がします。
だからこそ、3rdパーティ製の580のクーラーは、より強力なファンで全体を冷やせばパフォーマンスUPに繋がると考えられてる気がします。
今のトコ、自分の環境では、その恩恵は感じれれませんが。
-
